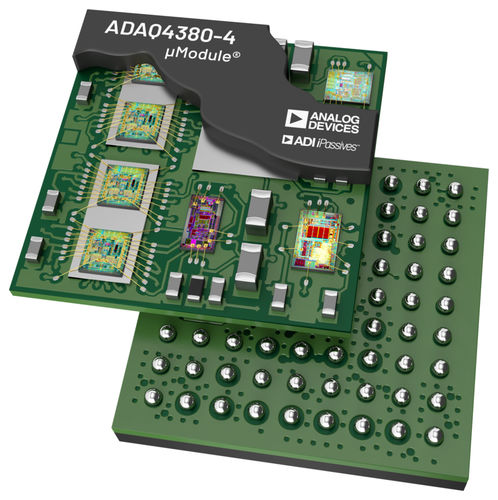

Плата захвата 4 канала ADAQ4380-4

аналоговая16 битов

ADAQ4380-4 - это четырехканальная прецизионная цепочка сбора данных (DAQ), μ-модульное решение, которое сокращает цикл разработки прецизионной измерительной системы, перенося проблемы выбора компонентов, оптимизации и компоновки сигнальной цепочки с разработчика на устройство. Используя технологию "система в пакете" (SIP), ADAQ4380-4 сокращает количество компонентов конечной системы за счет объединения нескольких общих блоков обработки и кондиционирования сигналов в одном устройстве. Эти блоки включают четырехканальный 16-разрядный SAR АЦП высокого разрешения с одновременной выборкой 4 MSPS, малошумящий полностью дифференциальный усилитель-драйвер АЦП, прецизионный опорный источник напряжения 3,3 В, малошумящие буферные усилители и линейный регулятор с низким падением напряжения. ADAQ4380-4 имеет встроенные блоки передискретизации для улучшения динамического диапазона и снижения шума при более низкой полосе пропускания. Передискретизация позволяет повысить разрешение до двух бит. Он обеспечивает гибкость конфигурируемой петли обратной связи драйвера АЦП, позволяя выполнять четыре регулировки усиления и затухания, а также принимать конфигурацию как полностью дифференциального, так и односторонне-дифференциального входа. Благодаря использованию технологии iPassives® компании Analog Devices, ADAQ4380-4 включает в себя критически важные пассивные компоненты с превосходными характеристиками согласования и дрейфа для минимизации температурно-зависимых источников ошибок и оптимизации работы сигнальной цепи. Размещенный в небольшом корпусе CSP_BGA размером 8 мм × 8 мм × 0,8 мм с шагом 81 шарик, ADAQ4380-4 обеспечивает компактность конструкции без снижения производительности и упрощает управление спецификацией материалов конечной системы.
