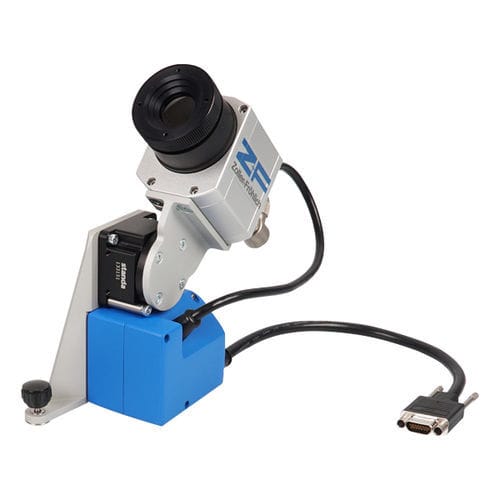

Цифровая камера Z+F T-Cam

промышленнаядля транспортных средствдля общественных мест

Обзор
Инфракрасная камера Z+F T-Cam — внешний тепловизионный аксессуар для лазерных сканеров, позволяющий документировать помещения и объекты в 3D с интегрированными тепловыми данными. Камера создает 360° тепловые панорамы с разрешением 382 × 288 пикселей и автоматически отображает инфракрасную информацию на облаке точек. Спектральный диапазон: 7,5–13 μm. T-Cam быстро монтируется и подключается к сканеру по USB.

Применение

• Страхование
• Архитектура
• Эксплуатация зданий
• Сохранение наследия
• Промышленность
• Судебная экспертиза

Технические характеристики

• Камера
  • Разрешение: 382 × 288 пикс.
  • Инфракрасный спектральный диапазон: 7,5–13 μm
  • Рабочая температура: 0 °C – 50 °C (32 °F – 122 °F)
  • Температура хранения: -20 °C – 60 °C (-4 °F – 140 °F)
  • Относительная влажность: 20% – 80%, без конденсации
• Объектив
  • Угол обзора (FOV): 62° × 49°
• Температурные диапазоны (по умолчанию)
  • -20 °C до 100 °C; 0 °C до 250 °C; 150 °C до 900 °C
• Точности измерения температуры
  • Разрешение температуры: 4096 шагов (12 бит)
  • NETD: 0,08 K
  • Системная / абсолютная точность: ±2 °C
• Прочее
  • Количество изображений для полного панорамирования: 32 (4 ряда)
  • Время записи полного панорамирования: 1:45 мин
  • Пиксель термопанорамы (масштабированный): 2500 пикс./360°
  • Минимальная рабочая дистанция: > 1,6 м
  • Вертикальный угол обзора: 284°
  • Горизонтальный угол обзора: 360°
• Габариты и вес
  • T-Cam: 76 мм × 197 мм × 170 мм (3" × 7,75" × 6,7")
  • Вес: 0,85 кг (1,87 lbs)

Ключевые особенности

• Автоматическое отображение 360° тепловых панорам на облаке точек
• Компактный корпус и USB-подключение для быстрой интеграции со сканером
• Несколько предустановленных температурных диапазонов для широкого круга задач

Спецификации

• Модель: Z+F T-Cam
• Разрешение: 382 × 288 пикс.
• Инфракрасный спектральный диапазон: 7,5–13 μm
• FOV объектива: 62° × 49°
• Температурные диапазоны: -20 °C–100 °C; 0 °C–250 °C; 150 °C–900 °C
• Разрешение температуры: 12 бит (4096 шагов)
• NETD: 0,08 K
• Системная точность: ±2 °C
• Условия эксплуатации: 0 °C–50 °C, хранение -20 °C–60 °C, влажность 20%–80% (без конденсации)
• Панорама: 32 изображения (4 ряда), 1:45 мин, 2500 px/360°
• Габариты (Ш×Г×В): 76 × 197 × 170 мм
• Вес: 0,85 кг
