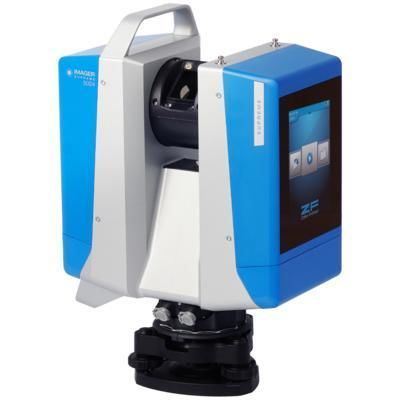

Сканер 3D Z+F IMAGER® 5024 Supreme

для туннелядля осмотра канализациидля контроля сварного шва

Обзор
Z+F IMAGER® 5024 Supreme — 3D лазерный сканер для сложных задач геодезии и обследований. Обеспечивает гибкость, стабильность и точность для ближних и средних дистанций с диапазоном измерений от 0,3 м до 365 м. Может использоваться как стационарно, так и в составе мобильных систем.

Качество данных
Сканер предлагает несколько режимов качества и уровней разрешения для адаптации к требованиям проектов от стандартных до сложных.

• 5 режимов качества
• 6 уровней разрешения

Скорость и точность
Устройство сочетает высокую точность и быструю съёмку: увеличенная скорость вращения и пропускная способность данных до ~2,187 млн пикс./с (≈2,2 MPx/s) позволяют выполнить высокоразрешающий скан за 52 секунды. По времени сканирования это примерно на 50% быстрее предшественника (IMAGER® 5016).

Цветные данные
IMAGER® 5024 Supreme получает цветные данные с помощью встроенной параллакс‑свободной i-Cam или внешней Z+F TopCam. Широкоугольная TopCam захватывает цвет до 12 раз быстрее i-Cam, что даёт быстрый вариант получения цветовой информации.

Гибкость и интеграция
Сканер полностью совместим с Z+F FlexScan® 22 для мобильных рабочих процессов. Стационарные данные сканирования можно объединять с SLAM/мобильными данными для улучшения регистрации и общей точности.

Области применения
Типичные области применения: промышленность, криминалистика, архитектура & BIM, управление объектами, страхование, археология, охрана памятников и виртуальная реальность.

Технические характеристики

• Лазерная система
  Класс лазера: 1
  Диаметр пучка / дивергенция: ~3,5 мм @ 1 м / ~0,3 мрад (1/e2, половинный угол)
  Диапазон измерений: 0,3 м ... 365 м (интервал неоднозначности)
• Общее
  Обозначение модели: Z+F IMAGER® 5024 Supreme
  Разрешение дальности: 0,1 мм
  Погрешность линейности: ≤ 1 мм + 10 ppm/м
  Шум диапазона: 0,25 мм rms
  Хранение данных: 256 GB
  Интерфейс: 5,7" сенсорный дисплей
  Подключение: WLAN 802.11 a/n/g, двухдиапазонный, до 240 MBit/s
• HDR камера
  Автоматически, до 11 экспозиций; время записи ок. 2 мин, без параллакса; область фокусировки 1 м - ∞; разрешение панорамы ок. 80 MPixel; встроенные LED‑споты (700 lm)
• Отклоняющее устройство / Механика
  Полностью инкапсулированное вращающееся зеркало с интегрированной HDR‑камерой и LED‑спотами
  Вертикальное поле зрения: 320°
  Горизонтальное поле зрения: 360°
  Угловое разрешение (вертикаль): 0,00026° (0,93 arcsec)
  Угловое разрешение (горизонталь): 0,00018° (0,65 arcsec)
  Вертикальная точность: 0,004° (14,4 arcsec) rms
  Горизонтальная точность: 0,004° (14,4 arcsec) rms
  Скорость вращения: макс. 96 rps
• Производительность
  Скорость сбора данных: до ~2,187 млн пикс./с (≈2,2 MPx/s)
  Время на высокоразрешающий скан: 52 секунды (ок.)
  Уровни разрешения: 6
  Режимы качества: 5
  Диапазон: 0,3 м ... 365 м (200 м при 2,2 MPx/s)
• Рабочий процесс / ПО
  Совместимость с blue workflow®
  Совместимость с Z+F FlexScan®
  Совместимость с Z+F TopCam
  Онлайн-регистрация на месте
  Проверка данных и целей
  Поддержка нескольких сканеров
  Выровненное нивелирование, оптимизированное IMU
