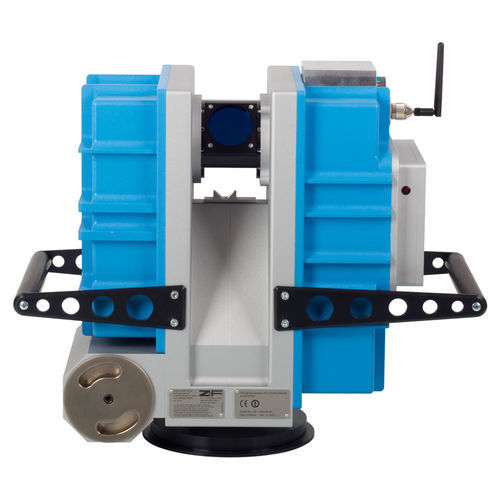

Сканер 3D Z+F IMAGER® 5006EX

лазероблако точекдля автомобилестроения

Обзор
На базе серии Z+F IMAGER® разработан взрывозащищённый 3D‑лазерный сканер Z+F IMAGER® 5006EX, сертифицированный для работы во взрывоопасных атмосфер. Утверждён по требованиям ATEX для классов I и II и предназначен для съёмочных работ в подземной добыче и на промышленных объектах с потенциально взрывоопасной атмосферой.

Ключевые особенности

• Номинальная дальность: 79 м — подходит для многих задач сканирования в опасных зонах
• Расширенное поле обзора: 310° вертикально × 360° горизонтально — большая зона покрытия при меньшем количестве позиций сканирования
• Концепция 100% Stand‑Alone — не требует внешнего оборудования в полевых условиях, снижая потенциальные источники воспламенения
• Сертификация ATEX для классов I и II (директива 94/9/EG)

Применение

• Промышленные объекты
• Подземная добыча
• Нефтегазовые площадки

Технические характеристики
Лазерная система

• Класс лазера: 3R (ISO EN 60825-1)
• Расходимость луча: 0,22 mrad
• Диаметр луча: 3 mm, круговой @ 1 m
• Интервал неоднозначности: 79 m
• Минимальная дальность: 0,4 m
• Разрешающая способность по дальности: 0,1 mm
• Скорость сбора данных: ≤ 508 000 пикс./с
• Погрешность линейности до 50 m: ≤ 1 mm
• Шум по дальности: 0,7 mm rms

Блок отклонения

• Вертикальная система: вращающееся зеркало
• Горизонтальная система: вращающееся устройство
• Поле зрения вертикальное: 310°
• Поле зрения горизонтальное: 360°
• Вертикальное разрешение: 0,0018°
• Горизонтальное разрешение: 0,0018°
• Вертикальная точность: 0,007° rms
• Горизонтальная точность: 0,007° rms
• Скорость сканирования: ≤ 50 r/s (3 000 r/min) макс.

Общие данные

• Разрешение измерения наклона: 0,001°
• Точность (нулевая точка): 0,002°
• Хранение данных: 60 GB внутренний HDD
• Интегрированная панель управления: клавиатура 6 кнопок, 4‑строчный дисплей
• Интерфейсы данных и связи: Ethernet / W‑LAN

Питание

• Входное напряжение: 18 V DC (сканер)
• Потребляемая мощность: 65 W макс.
• Время работы от батареи: ок. 1 ч (сменный аккумуляторный блок)

Условия эксплуатации

• Температура эксплуатации (калибр.): 0 °C до +40 °C
• Температура хранения: -20 °C до +50 °C
• Освещённость: все условия
• Влажность: без конденсации
• Класс защиты: IP53
• Взрывозащита: ATEX 94/9/EG, классы I и II
• Отражательная способность цели: работа без ретрорефлекторов
