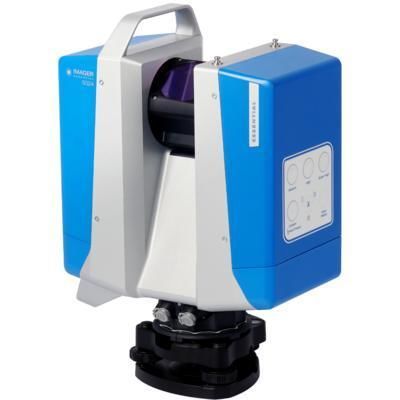

Сканер 3D Z+F IMAGER® 5024 Essential

для картографиилазероблако точек

Обзор
Z+F IMAGER® 5024 Essential — это 3D лазерный сканер, разработанный для эффективных съемок на ближних и средних дистанциях. Поддерживает статические сканы до 80 м и обеспечивает гибкое управление через встроенную панель и настраиваемый интерфейс на смартфоне/планшете.

Качество данных
В доступных режимах и уровнях разрешения 5024 Essential обеспечивает ту же измерительную точность, что и старшая модель Z+F IMAGER® 5024 Supreme, при упрощённом наборе функций для экономичных решений.

Вариант обновления
Устройство может быть обновлено до Z+F IMAGER® 5024 Advanced или Supreme для включения дополнительных уровней разрешения, режимов качества и увеличенных диапазонов измерений.

Эффективность и фокус на главном
Модель Essential ориентирована на основные настройки и упрощённый интерфейс, что снижает риск ошибок в полевых условиях. Индивидуальные рабочие процессы управляются через настраиваемый UI на смартфоне или планшете.

Технические ключевые моменты

• Скорость передачи данных: 1,1 MHz
• Время сканирования (высокое разрешение): 91 s
• Дальность: до 80 м
• Уровни разрешения: 4
• Режимы качества: 1
• Интерфейс: панель управления (на устройстве)
• Память: 128 GB

Цветные данные высокого качества (TopCam)
Получение цветных данных возможно с использованием внешней камеры Z+F TopCam (широкоугольная камера). TopCam обеспечивает более быструю съёмку цветовой информации по сравнению с альтернативой i‑Cam, что ускоряет процесс колоризации сканов.

Гибкость и мобильная интеграция
IMAGER® 5024 Essential полностью совместим с Z+F FlexScan® 22 для мобильных съёмочных систем. Мобильные SLAM-данные можно интегрировать со статическими сканами для повышения общей точности съёмки и эффективности рабочего процесса.

Применения

• Промышленность
• Архитектура & BIM
• Управление объектами
• Страхование
• Памятники / Наследие
• Виртуальная реальность

Технические характеристики

• Класс лазера: 1
• Диаметр/расходимость луча: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, полуугол)
• Диапазон измерений: 0,3 m … 80 m (интервал неоднозначности)
• Разрешение по дистанции: 0,1 mm
• Скорость сбора данных: макс. 1,1 млн пикс./с
• Время сканирования (высокое разрешение): 91 s
• Ошибка линеарности: ≤ 1 mm + 10 ppm/m
• Шум по дальности: 0,25 mm rms
• WLAN: 802.11 a/n/g dual band, до 240 Mbit/s
• Хранение данных: 128 GB
• Управление: панель управления на устройстве и настраиваемый UI через смартфон/планшет
• Отклоняющая система: полностью инкапсулированное вращающееся зеркало с интегрированной HDR-камерой и LED-спотами
• Вертикальное поле зрения: 320°
• Горизонтальное поле зрения: 360°
• Угловое разрешение (вертикальное): 0,00026° (0,93 arcsec)
• Угловое разрешение (горизонтальное): 0,00018° (0,65 arcsec)
• Вертикальная точность: 0,004° (14,4 arcsec) rms
• Горизонтальная точность: 0,004° (14,4 arcsec) rms
• Скорость вращения: макс. 55 rps
