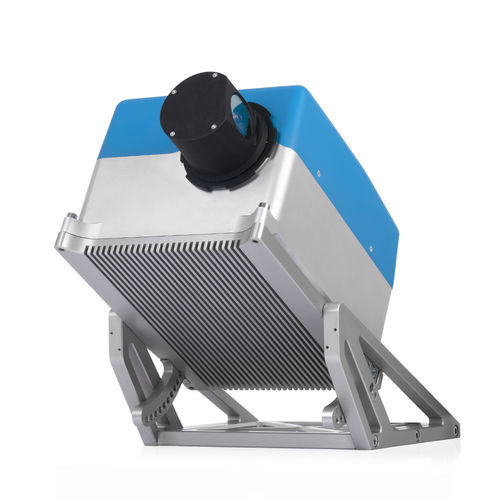

Сканер 2D Z+F PROFILER® 9020

для картографиилазероблако точек

Обзор
Z+F PROFILER® 9020 и 9020-2 — высокоэффективные 2D лазерные сканеры для задач мобильного картирования. Частота вращения 267 Hz (макс. 16 020 об/мин). Диапазон измерений до 182 м, высокая степень качества данных. Для ближнего диапазона применена специальная оптика. По сравнению с предыдущими моделями имеются внутренняя опорная пластина, очень низкое энергопотребление, быстрый запуск и уменьшение массы и габаритов более чем на 50%. Новая лазерная технология и усовершенствованные алгоритмы обеспечивают высокую точность измерений на рельсах, дорогах, дорожных знаках и других системах регулирования движения.

Технические особенности

• 267 профилей/с
• P9020: 1.094 million points/sec.
• P9020-2: 2.188 million points/sec.
• Точность: 0,2 мм
• Дальность: 182 м
• Поле зрения: 360°

Интеграция и связь
Z+F PROFILER® 9020 и 9020-2 могут гибко интегрироваться в различные системы мобильного картирования. Устройство предлагает несколько портов для быстрой и помехозащищённой связи между компонентами (камера, GNSS-приёмник, ПК оператора).

Детали продукта
Лазерная система
Класс лазера: 1 (EN60825-1 / ANSI Z136.1)
Расходимость луча: < 0.5 mrad
Диаметр луча: ≈ 1,9 мм (на расстоянии 0,1 м)
Дистанция неоднозначности: 182 м
Минимальная дистанция: 0,3 м
Разрешение по дальности: 0,1 мм
Скорость сбора данных:
- P9020: 1.094 million points/sec.
- P9020-2: 2.188 million points/sec.
Шум по дальности: 0,2 мм

Блок отклонения
Система отклонения: полностью инкапсулированное вращающееся зеркало
Вертикальное поле зрения: 360° без препятствий
Угловое разрешение: 0,0088°
Угловая точность: 0,007° rms
Скорость вращения: 50 Hz до 267 Hz (макс. 16 020 об/мин)

Интерфейсы
Хранение данных: 128 GB SATA
Интерфейс данных: 1 GB Ethernet
Время записи: ≈ 6–12 ч (128 GB)

Интерфейс синхронизации

• Вход внешнего энкодера для датчика колёса (одометр)
• GPS-вход (PPS импульс + UTC сообщение по RS232)
• Linesync выход (TTL импульс на профиль)
• Rotor sync in/out (синхронизация углового движения параллельных устройств)

Применение
Дорожная съёмка, железнодорожная съёмка и приложения мобильного картирования

Характеристики / технические данные

• Семейство моделей: Z+F PROFILER® 9020 (включая 9020-2)
• Скорость вращения: до 267 Hz (макс. 16 020 об/мин)
• Скорость данных: P9020 = 1.094 Mpoints/s; P9020-2 = 2.188 Mpoints/s
• Точность измерения: 0,2 мм (1 м–25 м)
• Максимальная дальность: 182 м
• Поле зрения: 360° (вертикальное)
• Класс лазера: Класс 1 (EN60825-1 / ANSI Z136.1)
• Расходимость луча: < 0.5 mrad; диаметр луча ≈ 1,9 мм на 0,1 м
• Минимальная дистанция: 0,3 м; дистанция неоднозначности: 182 м; разрешение по дальности: 0,1 мм
• Угловое разрешение: 0,0088°; угловая точность: 0,007° rms
• Хранение: 128 GB SATA; интерфейс: 1 Gbit Ethernet; время записи: ≈ 6–12 ч
• Синхронизация: внешний энкодер, GPS PPS + UTC по RS232, Linesync TTL, rotor sync in/out
• Конструктивные улучшения: внутренняя опорная пластина, очень низкое энергопотребление, быстрый старт, уменьшение веса и размеров >50% по сравнению с предшественником
