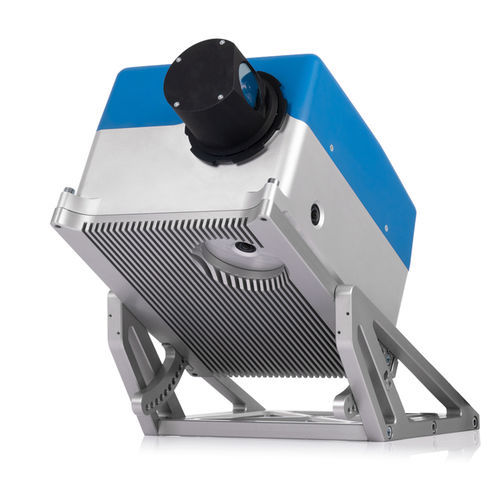

Сканер 2D Z+F PROFILER® 9020C

для картографиилазероблако точек

Обзор
Z+F PROFILER 9020C — это мобильный 2D лазерный сканер с четырьмя встроенными 5 МП камерами, позволяющий получать цветные облака точек без внешней съемочной аппаратуры. Камеры покрывают полный 360° сектор сканирования с расстояния от примерно 0,4 м, обеспечивая высокую цветопередачу и широкий динамический диапазон для минимизации постобработки изображений.

Подключение и установка
PROFILER 9020C разработан для быстрого plug-and-play развертывания: передача данных и управление реализуются через один кабель USB 3. Меньше кабелей — меньше времени на установку и ниже риск ошибок соединения. Механическая конструкция совместима с серией P9020, что позволяет быстро заменять сканеры при необходимости.

Калибровка и синхронизация камер
Все четыре камеры установлены и откалиброваны на заводе и синхронизированы со сканером. Это исключает необходимость отдельной калибровки внешних камер и обеспечивает точное совпадение пикселей изображений с измерительными точками. Компактная конструкция минимизирует параллакс и поддерживает точность измерений при различных условиях освещения.

Технические особенности

• 4 встроенные камеры (по 5 МП)
• Заводская калибровка, plug-and-play камера система
• 267 профилей/с (скорость вращения 267 Hz)
• Около 2 000 000 точек/пикселей в секунду
• Точность измерения до 0,2 мм (1–25 м)
• Максимальная дальность до 182 м
• Поле зрения 360°

Производительность и области применения
При скорости вращения до 267 Hz (макс. 16 020 об/мин) и ~2 млн точек/с Z+F PROFILER 9020C подходит для высокоскоростных задач мобильного картирования. Его дальность и точность покрывают большинство сценариев мобильного обследования, а встроенные камеры упрощают создание цветных облаков точек.

Технические характеристики

• Модель: Z+F PROFILER 9020C
• Встроенные камеры: 4 × 5 МП
• Формирование цветных облаков точек без внешних камер
• Покрытие камерой: поле зрения 360°, от ~0,4 м
• Калибровка: заводская установка, калибрование и синхронизация
• Интерфейсы/кабели: один кабель USB 3 для данных и управления
• Профилей в секунду: 267 проф./с
• Точек/пикселей в секунду: ок. 2 000 000
• Скорость вращения: 267 Hz (макс. 16 020 об/мин)
• Максимальная дальность: до 182 м
• Точность измерения: 0,2 мм (тип. 1–25 м)
• Поле зрения: 360°
• Дизайн: компактный, низкая параллаксальность, сменяемость в серии P9020
