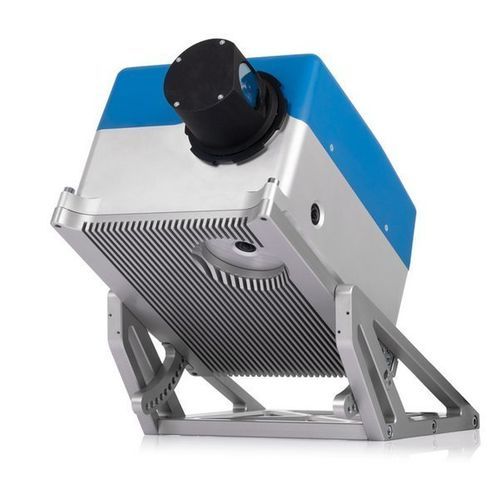

Сканер 2D Z+F PROFILER® 9025C

для туннелядля осмотрадля картографии

Обзор продукта
Z+F PROFILER® 9025C — мобильный 2D лазерный сканер с интегрированными камерами, разработанный для сложных задач мобильной съемки и картографии. Он обеспечивает сбор плотных геопривязанных профильных данных при высокой частоте измерений и поддерживает стабильное качество измерений в изменяющихся условиях эксплуатации.

Интегрированная система камер
Устройство оснащено четырьмя 8‑мегапиксельными камерами с широким динамическим диапазоном. Обработка изображений выполняется непосредственно на борту сканера, что исключает необходимость внешних компьютеров и дополнительной проводки. Полностью откалиброванная система камер обеспечивает автоматическую и точную цветовую привязку точечных облаков для готовых к анализу реалистичных 3D-выходов.

Опции
Marker Mode (опция): красный лазерный луч выделяет во время съемки заданные угловые диапазоны в профиле скана, что позволяет быстро визуально идентифицировать релевантные структуры.

Технические ключевые параметры

• Частота измерений: до 267 профилей/с
• Пропускная способность: ~2,188 миллиона пикс./с
• Максимальная полезная дальность уникальности: 182 м
• Угол обзора: 360°
• Камеры: 4 × 8 мегапикселей (встроенные)
• Интегрированная референтная пластина
• Полностью откалиброванная система для автоматического наложения цветов
• Класс лазера: 1

Применение

• Mobile mapping для съемки дорог, железных дорог и туннелей
• Инспекция коридоров на высокой скорости и документация активов
• Промышленные мобильные съемочные работы, требующие плотных цветных точечных облаков

Преимущества в эксплуатации

• Высокая частота профилей для плотного сбора данных на скорости движения транспортного средства
• Онборд-обработка изображений сокращает время установки и объем проводки
• Автоматическое наложение цветов предоставляет готовые к использованию цветные точечные облака
• Надежная конструкция обеспечивает стабильную работу в меняющихся условиях

Технические характеристики

• Модель: Z+F PROFILER® 9025C
• Тип сканера: мобильный 2D лазерный сканер с интегрированной системой камер
• Профилей в секунду: до 267 проф./с
• Пикселей в секунду: ~2,188 млн пикс./с
• Максимальная полезная дальность уникальности: 182 м
• Угол обзора: 360°
• Камеры: 4 × 8 МП (встроенные)
• Онборд-обработка изображений: данные обрабатываются непосредственно в сканере (внешний ПК не требуется)
• Цветовое отображение: полностью откалиброванная система для автоматического раскрашивания точечных облаков
• Marker Mode: красный лазер для визуального маркирования заданных угловых диапазонов (опция)
• Референс: интегрированная референтная пластина
• Точность измерения (сопоставимо с серией 9020): 0,2 мм в диапазоне 1–25 м (заявлено производителем)
• Лазерная безопасность: класс 1
