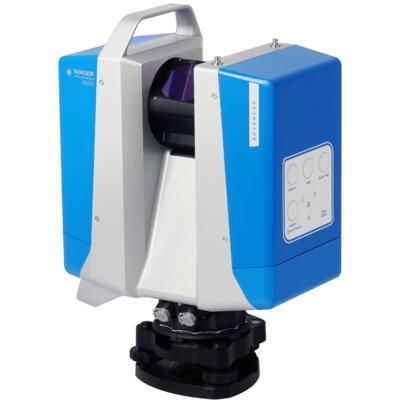

Сканер 3D Z+F IMAGER® 5024 Advanced

для картографиилазероблако точек

Обзор
Z+F IMAGER® 5024 Advanced — 3D‑лазерный сканер, разработанный для быстрых и эффективных задач съёмки/съёмочного контроля. Он обеспечивает гибкость, стабильность и стабильное качество данных для ближних и средних дистанций до 150 м.

Качество данных
Несмотря на привлекательную цену входного уровня, Z+F IMAGER® 5024 Advanced предоставляет такое же качество данных во всех режимах и уровнях разрешения, как и премиальная модель Z+F IMAGER® 5024 Supreme.

Вариант апгрейда
IMAGER® 5024 Advanced можно обновить до Z+F IMAGER® 5024 Supreme для получения дополнительных уровней разрешения, режимов качества и увеличенного диапазона.

Скорость и эффективность
Повышенная скорость вращения и высокая скорость передачи данных (до ≈2,2 MPx/s) позволяют выполнять высокоразрешающие сканы примерно за 52 секунды. Время сканирования уменьшено примерно на 50% по сравнению с предшественником (IMAGER® 5016). Основные параметры доступны на упрощённом дисплее; полная конфигурация возможна через интерфейс на смартфоне/планшете.

Технические особенности

• Скорость данных: 2,2 MPx/s (макс. 2,187 млн пикс./с)
• Время сканирования (высокое разрешение): 52 секунды
• Дальность: до 150 м
• Уровни разрешения: 4
• Режимы качества: 3
• Интерфейс: панель управления (настраивается через смартфон/планшет)
• Память: 256 GB

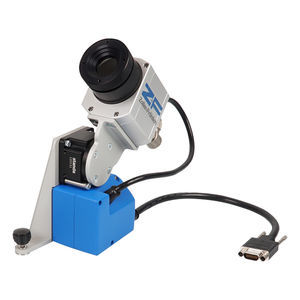

Цветные данные высокого качества с Z+F TopCam
IMAGER® 5024 Advanced поддерживает внешнюю цветовую съёмку с помощью Z+F TopCam. Эта широкоугольная камера обеспечивает получение цветовой информации до 12 раз быстрее, чем i‑Cam, предлагая быстрый вариант захвата цвета.

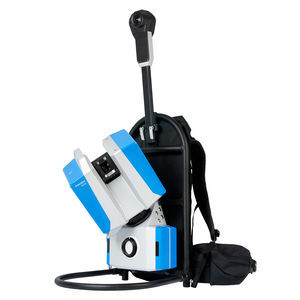

Гибкость с Z+F FlexScan® 22
IMAGER® 5024 Advanced полностью совместим с Z+F FlexScan® 22 для создания эффективной мобильной системы съёмки. Данные мобильного SLAM‑сканирования можно комбинировать со статическими сканами для повышения общей точности.

Применения

• Промышленность
• Криминалистика
• Архитектура & BIM
• Эксплуатация объектов
• Страхование
• Археология
• Памятники / Наследие
• Виртуальная реальность

blue workflow® – функции

• Совместимость с Z+F FlexScan
• Совместимость с Z+F TopCam
• Он‑site регистрация в реальном времени
• Верификация данных и мишеней
• Поддержка нескольких сканеров
• Выравнивание, оптимизированное IMU

Примечание по блоку отклонения луча
Полностью инкапсулированное вращающееся зеркало с интегрированной HDR‑камерой и LED‑спотами; большое поле зрения и высокое угловое разрешение.

Характеристики / технические спецификации

• Лазерная система: класс лазера 1
• Диаметр пучка / дивергенция: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, полуугол)
• Диапазон измерения: 0,3 m … 150 m (интервал неоднозначности)
• Разрешение по дальности: 0,1 mm
• Скорость приобретения данных: макс. 2.187.000 пикс./с (≈2,2 MPx/s)
• Время сканирования (высокое разрешение): 52 s
• Погрешность линейности: ≤ 1 mm + 10 ppm/m
• Шум по дальности: 0,25 mm rms
• WLAN: 802.11 a/n/g dual band, до 240 MBit/s
• Хранение данных: 256 GB
• Управление: панель управления; интерфейс настраиваемый через смартфон/планшет
• Блок отклонения: полностью инкапсулированное вращающееся зеркало с интегрированной HDR‑камерой и LED‑спотами
• Вертикальное поле зрения: 320°
• Горизонтальное поле зрения: 360°
• Угловое разрешение (вертикальное): 0,00026° (0,93 arcsec)
• Угловое разрешение (горизонтальное): 0,00018° (0,65 arcsec)
• Вертикальная точность: 0,004° (14,4 arcsec) rms
• Горизонтальная точность: 0,004° (14,4 arcsec) rms
• Скорость вращения: макс. 96 rps
