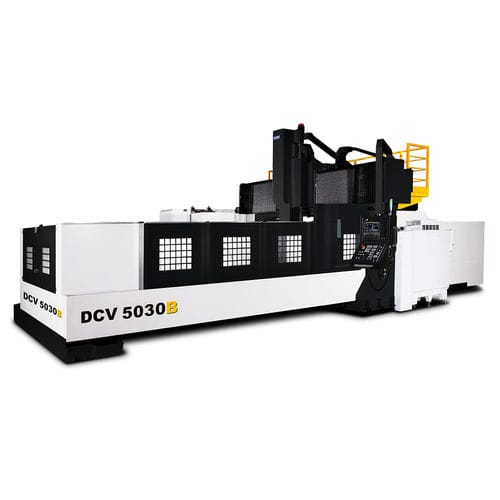

Обрабатывающий центр ЧПУ 3 оси DCV5030Bвертикальныйс двойной стойкой40 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с двойной стойкой
- Количество инструментов
- 40 инструментов, 60 инструментов, 120 инструментов
- Сопутствующие функции
- для резки
- Ход Х
5 200 mm
(204,72 in)- Ход Y
3 000 mm
(118,11 in)- Ход Z
762 mm, 1 016 mm
(30 in, 40 in)- Скорость вращения
4 500 rpm, 6 000 rpm, 10 000 rpm
(28 274 rad.min-1, 37 699 rad.min-1, 62 832 rad.min-1)- Мощность
25 kW, 45 kW
(33,99 hp, 61,18 hp)- Скорость подачи по оси X
12 000 mm/min
(7,87 in/s)- Скорость подачи по оси Y
15 000 mm/min
(9,84 in/s)- Скорость подачи по оси Z
15 000 mm/min
(9,84 in/s)- Грузоподъемность стола
23 000 kg
(50 706 lb)- Вес инструментов (макс)
20 kg
(44,1 lb)- Общий вес
57 000 kg
(125 663,49 lb)
Описание
Расстояние между носом шпинделя и столешницей мм 200~962 (450~1,212 [поднятая колонна 250] / 200~1,216 [ перемещение по оси Z 1,016] )
Расстояние между колоннами мм 3,100
Стол
Размер стола мм 5,000 x 2,400
Количество Т-образных пазов x Размер x Шаг мм 11 x 28 x 200
Скорость подачи
Скорость подачи резки мм/мин 1~10,000
ATC
Емкость инструментального магазина (опт.) T 40(60/120)
Макс. Размер инструмента (W/O смежные инструменты) мм ø125 x 350 (ø240 x 350 )
---
