Обрабатывающий центр ЧПУ 3 оси NDC4022B
вертикальныйс двойной стойкой40 инструментов

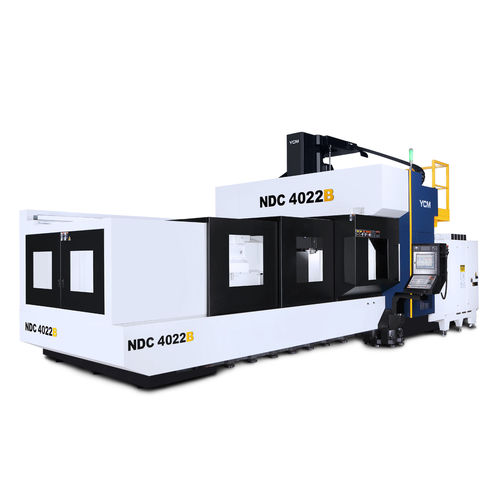

Обрабатывающий центр ЧПУ 3 оси - NDC4022B - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов
Обрабатывающий центр ЧПУ 3 оси - NDC4022B - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с двойной стойкой
Количество инструментов
40 инструментов, 32 инструмента, 120 инструментов
Сопутствующие функции
для резки
Другие характеристики
высокой точности, высокая жесткость, с прямым приводом
Ход Х

4 200 mm
(165,35 in)

Ход Y

2 200 mm
(86,61 in)

Ход Z

762 mm, 1 016 mm
(30 in, 40 in)

Скорость вращения

6 000 rpm, 10 000 rpm
(37 699 rad.min-1, 62 832 rad.min-1)

Мощность

35 kW, 45 kW
(47,59 hp, 61,18 hp)

Скорость подачи по оси X

15 000 mm/min
(9,84 in/s)

Скорость подачи по оси Y

20 000 mm/min
(13,12 in/s)

Скорость подачи по оси Z

15 000 mm/min
(9,84 in/s)

Грузоподъемность стола

15 000 kg
(33 069 lb)

Вес инструментов (макс)

20 kg
(44,1 lb)

Общий вес

37 000 kg
(81 571,04 lb)

Описание

Усиленная конструкция корпуса Высокожесткая конструкция головки коробчатой конструкции эффективно противостоит деформации и вибрации при интенсивной резке. Очень широкое колонное основание с башмаками предотвращает наклон бабки вперед. Рабочий стол, полностью поддерживаемый основанием, обеспечивает идеальную динамическую точность. Коробка передач собственного производства - мощная 2-ступенчатая трансмиссия в стандартной комплектации, с масляным охлаждением, что предотвращает повышение температуры и шум. Головка оси Z имеет коробчатую конструкцию, которая демонстрирует высокую жесткость и высокое демпфирование, эффективно предотвращая свесы и вибрацию. Широкопролетное седло улучшает стабилизацию. Жесткая конфигурация балок и колонн обеспечивает наилучшую прямолинейность оси Y. Оси Y и Z используют шарико-винтовые пары и гибкую прямую конструкцию, без зазоров и проблем с ременной передачей.

---

Это автоматический перевод.  (просмотреть оригинал на английском языке)
