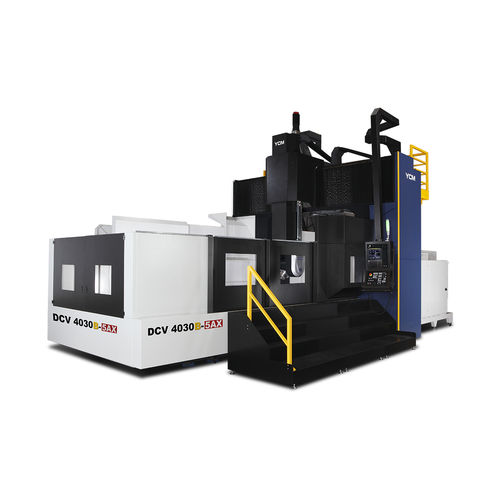

Обрабатывающий центр ЧПУ 5 осей DCV4030B-5AXвертикальныйс двойной стойкойHSK-100-A
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Структура
- с двойной стойкой
- Передний конец шпинделя
- HSK-100-A
- Количество инструментов
- 40 инструментов, 120 инструментов
- Сопутствующие функции
- для резки
- Другие характеристики
- высокой точности, высокая жесткость, с прямым приводом
- Ход Х
4 065 mm
(160,04 in)- Ход Y
3 500 mm
(137,8 in)- Ход Z
1 016 mm
(40 in)- Скорость вращения
10 000 rpm
(62 832 rad.min-1)- Мощность
46 kW
(62,54 hp)- Скорость подачи по оси X
20 000 mm/min
(13,12 in/s)- Скорость подачи по оси Y
20 000 mm/min
(13,12 in/s)- Скорость подачи по оси Z
15 000 mm/min
(9,84 in/s)- Грузоподъемность стола
20 000 kg
(44 092 lb)- Вес инструментов (макс)
13 kg
(28,7 lb)- Общий вес
58 000 kg
(127 868,11 lb)
Описание
5AX ROBO I достигает идеальных операций 3D-контурной резки
Высокая жесткость симметричной конструкции вилочного типа минимизирует тепловую деформацию при интенсивной резке.
Основная конструкция изготовлена из превосходного чугуна с нодулярным графитом.
Система охлаждения через шпиндель: 20 бар (опция)
Превосходная система охлаждения шпинделя.
Ось В/С высокой жесткости
Энкодер HEIDENHAIN повышает точность резания.
Гидравлическое зажимное устройство дискового типа.
Конструкция вращающегося шарнира предотвращает повреждение гидравлических трубок при вращении.
Роликовые подшипники двойного направления для идеальной жесткости резки.
Массивное литье из MEEHANITE®, полученное в результате анализа FEM, обеспечивает исключительную демпфирующую способность.
Конструкция редуктора прямого привода на оси X/Y/Z обеспечивает плавный осевой отклик, высокий крутящий момент и низкий люфт.
Очень широкое основание колонны с конструкцией башмаков.
Оснащен направляющими роликового типа и многочисленными блоками скольжения для обеспечения высокой грузоподъемности и жесткости резания.
Управление HEIDENHAIN
Жесткий диск с памятью программ объемом 21 Гб.
Управление точкой центра инструмента [TCPM]
Динамический контроль столкновений [DCM]
Конвертер DXF (опция)
---
