Обрабатывающий центр ЧПУ 3 оси NDC4022B-AHC
вертикальныйс двойной стойкой40 инструментов

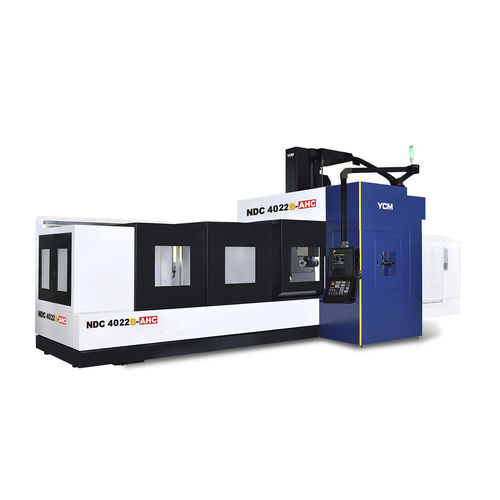

Обрабатывающий центр ЧПУ 3 оси - NDC4022B-AHC - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов
Обрабатывающий центр ЧПУ 3 оси - NDC4022B-AHC - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов
Обрабатывающий центр ЧПУ 3 оси - NDC4022B-AHC - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с двойной стойкой
Количество инструментов
40 инструментов, 60 инструментов
Сопутствующие функции
для резки
Применение
для тяжелой обработки
Другие характеристики
высокой точности, высокая жесткость, с прямым приводом
Ход Х

4 200 mm
(165,35 in)

Ход Y

2 800 mm
(110,24 in)

Ход Z

762 mm, 1 016 mm
(30 in, 40 in)

Скорость вращения

6 000 rpm
(37 699 rad.min-1)

Мощность

35 kW
(47,59 hp)

Скорость подачи по оси X

15 000 mm/min
(9,84 in/s)

Скорость подачи по оси Y

15 000 mm/min
(9,84 in/s)

Скорость подачи по оси Z

15 000 mm/min
(9,84 in/s)

Грузоподъемность стола

15 000 kg
(33 069 lb)

Вес инструментов (макс)

20 kg
(44,1 lb)

Общий вес

39 000 kg
(85 980,28 lb)

Описание

Усиленная конструкция корпуса Очень широкое колонное основание с конструкцией башмаков предотвращает наклон бабки вперед. Рабочий стол, полностью поддерживаемый основанием, обеспечивает идеальную динамическую точность. Ось X имеет прямой зубчатый привод, обеспечивающий высокий крутящий момент, высокую эффективность передачи и низкий люфт. Головка оси Z имеет коробчатую конструкцию, которая демонстрирует высокую жесткость и высокое демпфирование, эффективно устраняет свесы и вибрацию. Широкопролетное седло улучшает стабилизацию. Жесткая конфигурация балки и колонн обеспечивает ось Y с наилучшей прямолинейностью. Оси Y и Z используют шарико-винтовую передачу и гибкую прямую конструкцию, без зазоров и проблем с ременной передачей. Высокопрочная угловая головка 90° Самодельный редуктор с мощной двухступенчатой передачей обеспечивает высокий крутящий момент для вертикальной и горизонтальной обработки. Редуктор с масляным охлаждением, которое предотвращает повышение температуры и шум. Восьмиугольная конструкция фрезерной головки высокой жесткости Бесшумная прецизионная коническая передача, используется смазка масляным туманом для снижения нагрева. Зубчатые муфты большого диаметра обеспечивают высокую стабильность обработки, точность и жесткость. 4 независимые тяговые шпильки с высокой силой зажима механизм защиты от падения головки под углом 90° Опциональный охлаждающий шпиндель (CTS) для вертикальной/ угловой головки 90°

---

Это автоматический перевод.  (просмотреть оригинал на английском языке)
