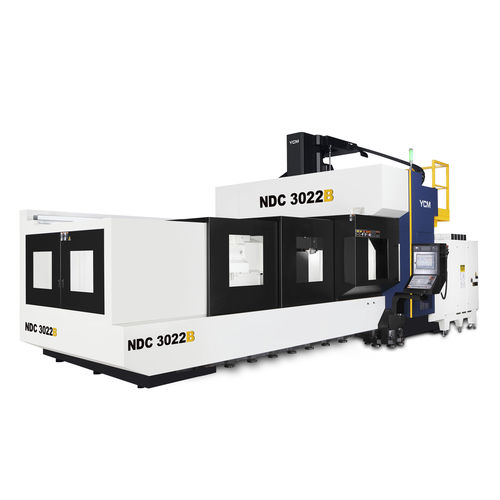

Обрабатывающий центр ЧПУ 3 оси NDC3022Bвертикальныйс двойной стойкой40 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с двойной стойкой
- Количество инструментов
- 40 инструментов, 60 инструментов, 32 инструмента, 120 инструментов
- Сопутствующие функции
- для резки
- Другие характеристики
- высокая жесткость, с прямым приводом
- Ход Х
3 200 mm
(125,98 in)- Ход Y
2 200 mm
(86,61 in)- Ход Z
762 mm, 1 016 mm
(30 in, 40 in)- Скорость вращения
6 000 rpm, 10 000 rpm
(37 699 rad.min-1, 62 832 rad.min-1)- Мощность
35 kW, 45 kW
(47,59 hp, 61,18 hp)- Скорость подачи по оси X
15 000 mm/min
(9,84 in/s)- Скорость подачи по оси Y
20 000 mm/min
(13,12 in/s)- Скорость подачи по оси Z
15 000 mm/min
(9,84 in/s)- Грузоподъемность стола
12 000 kg
(26 455 lb)- Вес инструментов (макс)
20 kg
(44,1 lb)- Общий вес
33 000 kg
(72 752,55 lb)
Описание
Усиленная конструкция кузова
Высокопрочная конструкция головки коробчатой конструкции, эффективно противодействует деформации и вибрации во время тяжелой резки.
Сверхширокое основание колонны с конструкцией ботинок предотвращает наклон головки вперед.
Рабочий стол, полностью поддерживаемый основанием, обеспечивает идеальную динамическую точность.
Коробка передач изготовлена самостоятельно, в стандартной комплектации это мощная 2-ступенчатая коробка передач со смазкой масляного охлаждения, которая предотвращает повышение температуры и шум.
Ось X использует прямую передачу, которая обеспечивает высокий крутящий момент, высокую эффективность передачи и низкий люфт.
Головка оси Z - это конструкция коробки передач, которая показывает высокую жесткость и высокое демпфирование, эффективно предотвращает свес и вибрацию.
Широкое седло пролета усиливает стабилизацию. Благодаря жесткой конфигурации балки и колонн, она обеспечивает ось Y с лучшей прямолинейностью.
Ось Y и ось Z принимают шариковинтовую пару и гибкую прямую конструкцию, без черных люфтов и проблем с ременным приводом.
---
