Обрабатывающий центр ЧПУ 3 оси DCV4016B
вертикальныйс двойной стойкой40 инструментов

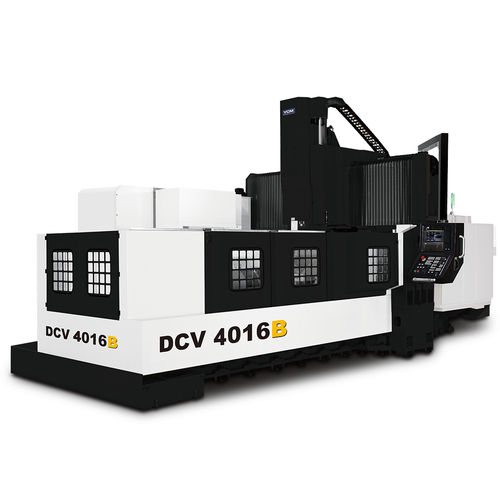

Обрабатывающий центр ЧПУ 3 оси - DCV4016B - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов
Обрабатывающий центр ЧПУ 3 оси - DCV4016B - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов
Обрабатывающий центр ЧПУ 3 оси - DCV4016B - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов - изображение - 2
Обрабатывающий центр ЧПУ 3 оси - DCV4016B - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов - изображение - 3
Обрабатывающий центр ЧПУ 3 оси - DCV4016B - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов - изображение - 4
Обрабатывающий центр ЧПУ 3 оси - DCV4016B - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов - изображение - 5
Обрабатывающий центр ЧПУ 3 оси - DCV4016B - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов - изображение - 6
Обрабатывающий центр ЧПУ 3 оси - DCV4016B - YCM (Yeong Chin) - вертикальный / с двойной стойкой / 40 инструментов - изображение - 7
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с двойной стойкой
Количество инструментов
40 инструментов, 60 инструментов, 120 инструментов
Сопутствующие функции
для резки
Другие характеристики
высокая жесткость, с прямым приводом
Ход Х

4 065 mm
(160,04 in)

Ход Y

1 600 mm
(62,99 in)

Ход Z

762 mm, 1 016 mm
(30 in, 40 in)

Скорость вращения

4 500 rpm, 6 000 rpm, 10 000 rpm
(28 274 rad.min-1, 37 699 rad.min-1, 62 832 rad.min-1)

Мощность

25 kW, 45 kW
(33,99 hp, 61,18 hp)

Скорость подачи по оси X

15 000 mm/min
(9,84 in/s)

Скорость подачи по оси Y

15 000 mm/min
(9,84 in/s)

Скорость подачи по оси Z

15 000 mm/min
(9,84 in/s)

Грузоподъемность стола

12 000 kg
(26 455 lb)

Вес инструментов (макс)

20 kg
(44,1 lb)

Общий вес

35 000 kg
(77 161,79 lb)

Описание

Превосходная конструкция корпуса Цельное основание Жесткая пропорция бабки С зубчатой передачей Hi-lo Шпиндель оснащен подшипниками роликового типа для обеспечения чрезвычайно высокой жесткости резания. Двухступенчатая зубчатая передача обеспечивает крутящий момент 88,87 кгс-м при 241 об/мин, что идеально подходит для обработки твердых материалов. Направляющие высокой жесткости Ось X имеет прямой привод от редуктора, обеспечивающий плавную осевую реакцию и высокий крутящий момент Направляющие роликового типа на осях X/Y Ось Y поддерживается 3 направляющими роликового типа и 6 блоками ползунов, что обеспечивает максимальную жесткость резания Горизонтальная и вертикальная поддержка бабки Закаленные и шлифованные коробчатые направляющие на оси Z увеличивают площадь контакта для высокой стабильности обработки

---
