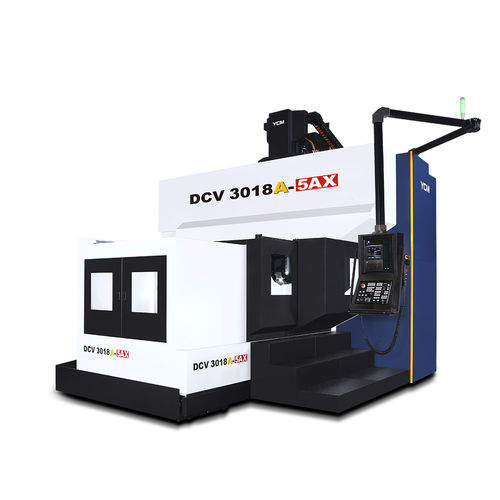

Обрабатывающий центр ЧПУ 5 осей DCV3018A-5AXвертикальныйс двойной стойкойHSK A-63
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Структура
- с двойной стойкой
- Передний конец шпинделя
- HSK A-63
- Количество инструментов
- 40 инструментов, 60 инструментов, 120 инструментов
- Другие характеристики
- высокой точности, высокая жесткость, с прямым приводом, с линейными электродвигателями
- Ход Х
3 200 mm
(126 in)- Ход Y
2 400 mm
(94 in)- Ход Z
762 mm, 1 016 mm
(30 in, 40 in)- Скорость вращения
18 000 rpm
(113 097 rad.min-1)- Мощность
56 kW, 70 kW
(76,14 hp, 95,17 hp)- Грузоподъемность стола
10 000 kg
(22 046 lb)- Вес инструментов (макс)
6 kg
(13,2 lb)- Общий вес
32 000 kg
(70 547,92 lb)
Описание
Усиленная конструкция корпуса
Цельное основание
Внутренняя конструкция двойной ребристой станины типа А, разработанная с помощью FEM-анализа, обеспечивает полную поддержку стола.
расстояние между колоннами 1 800 мм увеличивает стабильность машины
Направляющие повышенной жесткости
Ось X имеет редукторный привод.
Стол с высокой грузоподъемностью
Рабочий стол точно шлифуется перед сборкой для обеспечения превосходных результатов обработки на станках серии DCV.
максимальная нагрузка на стол 10 тонн.
Головка оси B/C
Моторный привод DD, без люфта.
Скорость вращения оси B/C 100 об/мин.
Ось С включает три роликовых подшипника для повышения жесткости и точности.
Ось В - высокая жесткость и высокая точность крестового роликового подшипника.
Точный энкодер Heidenhain входит в стандартную комплектацию.
Пневматическое зажимное оборудование для позиционирования.
Конструкция защиты от превышения хода.
Функция защиты оси B от падения при отключении питания.
---
