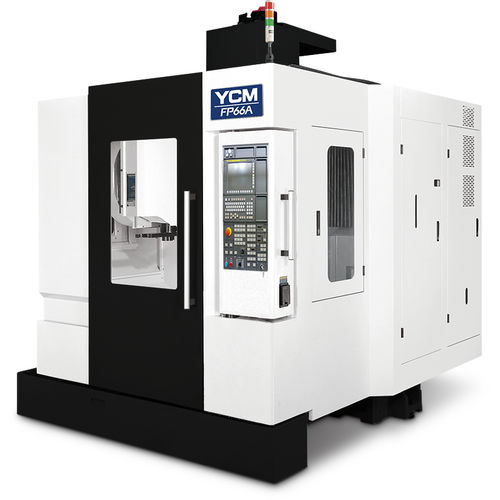

Обрабатывающий центр ЧПУ 3 оси FP66Aвертикальныйс двойной стойкойBBT40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с двойной стойкой
- Передний конец шпинделя
- BBT40, BBT30
- Количество инструментов
- 24 инструмента
- Другие характеристики
- с высокой скоростью, высокой точности, высокая жесткость, с прямым приводом, с линейными электродвигателями
- Ход Х
660 mm
(25,98 in)- Ход Y
510 mm
(20,08 in)- Ход Z
400 mm
(15,75 in)- Скорость вращения
16 000 rpm, 20 000 rpm, 30 000 rpm
(100 531 rad.min-1, 125 664 rad.min-1, 188 496 rad.min-1)- Мощность
11 kW, 22 kW, 37 kW
(14,96 hp, 29,91 hp, 50,31 hp)- Скорость подачи по оси X
20 000 mm/min
(13,12 in/s)- Скорость подачи по оси Y
20 000 mm/min
(13,12 in/s)- Скорость подачи по оси Z
20 000 mm/min
(13,12 in/s)- Грузоподъемность стола
500 kg
(1 102 lb)- Вес инструментов (макс)
6 kg
(13,2 lb)- Общий вес
8 000 kg
(17 636,98 lb)
Описание
Увеличенные направляющие линейного перемещения на роликовых подшипниках обеспечивают исключительную жесткость.
Высоконагруженные высокоточные шарико-винтовые пары обеспечивают высокоскоростные высокоточные осевые перемещения.
Система распределения смазочного материала фиксированного объема обеспечивает всестороннюю смазку.
Экологически чистая конструкция разделения смазки и охлаждающей жидкости.
Симметричная конструкция отливок основания, колонны, бабки и т.д. идеально снижает тепловую деформацию и обеспечивает точность.
Автоматическая система охлаждения шпинделя эффективно отводит тепло, образующееся при длительной работе, благодаря эффективной циркуляции охлаждающего масла.
Система микромасляно-воздушной смазки последовательно подает микроколичество смазочного материала в подшипники шпинделя для максимального увеличения срока службы шпинделя.
Высоконадежная конструкция спиральной тарельчатой пружины обеспечивает оптимальную балансировку шпинделя.
Конструкция плавающего цилиндра для системы зажима/разжима инструмента исключает излишнее усилие на подшипники шпинделя.
Конструкция с вечным преднатягом снижает эффект теплового роста шпинделя при длительной работе шпинделя.
---
