Обрабатывающий центр ЧПУ 5 осей DCV4030B-5AF
вертикальныйс двойной стойкойHSK-100-A

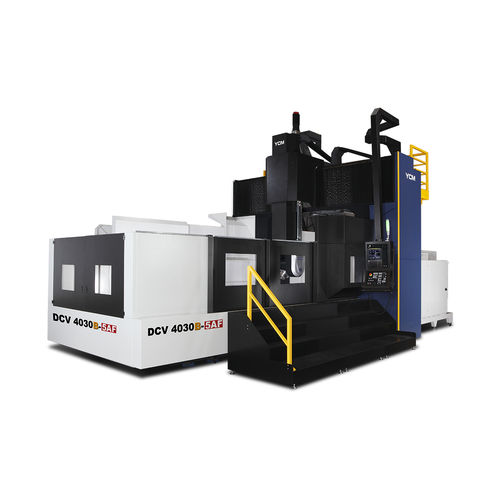

Обрабатывающий центр ЧПУ 5 осей - DCV4030B-5AF - YCM (Yeong Chin) - вертикальный / с двойной стойкой / HSK-100-A
Обрабатывающий центр ЧПУ 5 осей - DCV4030B-5AF - YCM (Yeong Chin) - вертикальный / с двойной стойкой / HSK-100-A
Обрабатывающий центр ЧПУ 5 осей - DCV4030B-5AF - YCM (Yeong Chin) - вертикальный / с двойной стойкой / HSK-100-A - изображение - 2
Обрабатывающий центр ЧПУ 5 осей - DCV4030B-5AF - YCM (Yeong Chin) - вертикальный / с двойной стойкой / HSK-100-A - изображение - 3
Обрабатывающий центр ЧПУ 5 осей - DCV4030B-5AF - YCM (Yeong Chin) - вертикальный / с двойной стойкой / HSK-100-A - изображение - 4
Обрабатывающий центр ЧПУ 5 осей - DCV4030B-5AF - YCM (Yeong Chin) - вертикальный / с двойной стойкой / HSK-100-A - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Количество осей
5 осей
Направление шпинделя
вертикальный
Структура
с двойной стойкой
Передний конец шпинделя
HSK-100-A
Количество инструментов
40 инструментов, 60 инструментов, 120 инструментов
Сопутствующие функции
для резки
Другие характеристики
высокой точности, высокая жесткость, с прямым приводом
Ход Х

4 065 mm
(160,04 in)

Ход Y

3 500 mm
(137,8 in)

Ход Z

1 016 mm
(40 in)

Скорость вращения

10 000 rpm
(62 832 rad.min-1)

Мощность

43 kW
(58,46 hp)

Скорость подачи по оси X

20 000 mm/min
(13,12 in/s)

Скорость подачи по оси Y

20 000 mm/min
(13,12 in/s)

Скорость подачи по оси Z

15 000 mm/min
(9,84 in/s)

Грузоподъемность стола

20 000 kg
(44 092 lb)

Вес инструментов (макс)

13 kg
(28,7 lb)

Общий вес

58 000 kg
(127 868,11 lb)

Описание

5AX ROBO I достигает идеальных операций 3D-контурной резки Высокая жесткость симметричной конструкции вилочного типа минимизирует тепловую деформацию при интенсивной резке. Основная конструкция изготовлена из превосходного чугуна с нодулярным графитом. Система охлаждения через шпиндель: 20 бар (опция) Превосходная система охлаждения шпинделя. Энкодер HEIDENHAIN повышает точность резки. Гидравлическое зажимное устройство дискового типа. Конструкция вращающегося шарнира предотвращает повреждение гидравлических трубок при вращении. Роликовые подшипники двойного направления для идеальной жесткости резки. Превосходная конструкция корпуса и направляющих X/Y/Z Массивная отливка из MEEHANITE® с помощью FEM-анализа обеспечивает исключительную демпфирующую способность. Конструкция редуктора прямого привода на оси X/Y/Z обеспечивает плавный осевой отклик, высокий крутящий момент и низкий люфт. Очень широкое основание колонны с конструкцией башмаков. Оснащен направляющими роликового типа и многочисленными блоками скольжения для обеспечения высокой грузоподъемности и жесткости резания. Уникальная конструкция изолированного прямого привода Уникальная конструкция IDD обеспечивает низкую вибрацию шпинделя и оптимальную теплоизоляцию, что приводит к превосходной точности после длительной эксплуатации.

---

Каталоги

FX380A
FX380A
16 Страницы

Другие изделия YCM (Yeong Chin)

Double Column Vertical Machining Center
