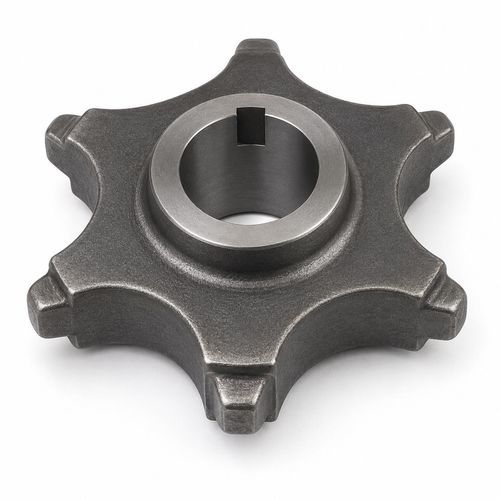

Шестерня цепи

с прямозубым зацеплениемсегментированнаяиз чугуна

Обзор продукта
Зубчатые колеса, предназначенные для зацепления с круглыми стальными цепями DIN 764 и TOPONE LH в скребковых, конвейерных и тяговых системах. Могут быть выполнены цельными или в двух половинах, скрепляемых поперечными винтами для упрощения разборки. Доступные материалы: чугун GS-800 с шаровидным графитом, легированная сталь NiCrMo с цементацией (для скребков и конвейеров), закалённая и отпущенная легированная сталь (для тяговых конвейеров и тяжёлых применений). Каталог охватывает размеры цепей от 10×35 мм до 22×86 мм, обычно 6–10 зубьев.

Области применения

• Зацепление с круглыми стальными цепями DIN 764 и TOPONE LH (CICSA LH)
• Скребковые и тяговые конвейерные системы
• Тяговые конвейеры и ведущие колеса
• Модульные решения: полные зубчатые колёса или отдельные зубчатые сегменты для ремонта и модификации

Технические параметры (выборка)

• 10x35 DIN 764 | dp (mm): 136 | de (mm): 140 | dm (mm): 70 | sm (mm): 60 | Рекомендуемый макс. диаметр отверстия Ø (mm): 45 | Число зубьев: 6 | Масса (кг ≅): 2.1
• 10x35 DIN 764 | dp (mm): 157 | de (mm): 163 | dm (mm): 100 | sm (mm): 55 | Рекомендуемый макс. диаметр отверстия Ø (mm): 60 | Число зубьев: 7 | Масса (кг ≅): 2.8
• 13x45 DIN 764 | dp (mm): 231 | de (mm): 250 | dm (mm): 170 | sm (mm): 70 | Рекомендуемый макс. диаметр отверстия Ø (mm): 80 | Число зубьев: 8 | Масса (кг ≅): 13
• 14x50 LH | dp (mm): 256 | de (mm): 275 | dm (mm): 115 | sm (mm): 130 | Рекомендуемый макс. диаметр отверстия Ø (mm): 70 | Число зубьев: 8 | Масса (кг ≅): 10 (2)
• 16x56 DIN 764 | dp (mm): 217 | de (mm): 229 | dm (mm): 130 | sm (mm): 100 | Рекомендуемый макс. диаметр отверстия Ø (mm): 80 | Число зубьев: 6 | Масса (кг ≅): 11.5
• 16x56 DIN 764 | dp (mm): 287 | de (mm): 302 | dm (mm): 170 | sm (mm): 70 | Рекомендуемый макс. диаметр отверстия Ø (mm): 100 | Число зубьев: 8 | Масса (кг ≅): 18
• 16x64 LH | dp (mm): 248 | de (mm): 264 | dm (mm): 140 | sm (mm): 80 | Рекомендуемый макс. диаметр отверстия Ø (mm): 85 | Число зубьев: 6 | Масса (кг ≅): 12.5
• 16x64 LH | dp (mm): 328 | de (mm): 344 | dm (mm): 170 | sm (mm): 80 | Рекомендуемый макс. диаметр отверстия Ø (mm): 100 | Число зубьев: 8 | Масса (кг ≅): 22
• 18x63 DIN 764 | dp (mm): 363 | de (mm): 379 | dm (mm): 170 | sm (mm): 80 | Рекомендуемый макс. диаметр отверстия Ø (mm): 100 | Число зубьев: 9 | Масса (кг ≅): 38
• 22x86 LH | dp (mm): 550 | de (mm): 585 | dm (mm): 230 | sm (mm): 160 | Рекомендуемый макс. диаметр отверстия Ø (mm): – | Число зубьев: 10 | Масса (кг ≅): 24 (2)

Стандарты и упаковка
MOQ: 1 штука. Упаковка: картон + стальной поддон. Изготавливаются для цепей DIN 764 и TOPONE LH; доступны в цельной или двухпольной конструкции, соединяемой поперечными винтами. Выбор материала и термообработки определяется эксплуатационными требованиями (скребки, конвейеры, тяговые системы). Размерные и материаловые испытания выполняются в соответствии с выбранной моделью каталога.

Ключевые характеристики

• Наименование продукта: Toothed Wheels
• Brand: TOPONE CHAIN
• Совместимые цепи: DIN 764 и TOPONE LH (CICSA LH)
• Конструкция: цельная или две половины, соединённые поперечными винтами
• Варианты материалов: GS-800 чугун с шаровидным графитом; NiCrMo легированная сталь с цементацией; закалённая и отпущенная легированная сталь
• Каталог охвата: 10×35 мм до 22×86 мм
• Диапазон зубьев: обычно 6–10 в зависимости от модели
• Ассортимент: полные зубчатые колёса и отдельные зубчатые сегменты
• MOQ: 1 штука
• Упаковка: Carton + Steel Pallet
• Параметры: dp, de, dm, sm, рекомендуемый макс. диаметр отверстия Ø, число зубьев, прибл. масса (кг)
