Конвейерная цепь из стали

со звеномдля горнодобывающей промышленностикоррозионностойкая

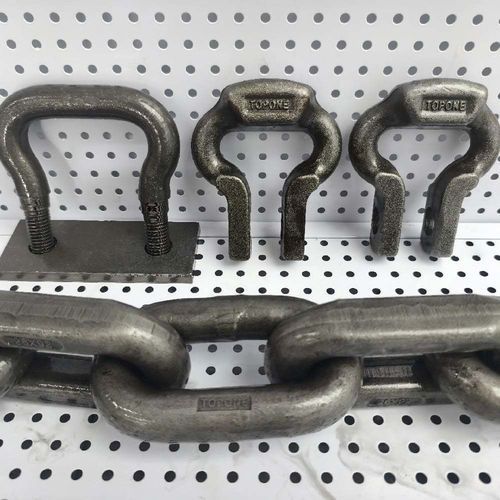

Обзор продукта Оцинкованная горная круглая звеньeвая цепь выполнена из легированной стали с погружным цинкованием для повышения коррозионной стойкости. Предназначена для горнодобывающей отрасли и тяжёлой транспортировочной техники, где требуются прочность, износостойкость и длительный срок службы.

Введение Цепь предназначена для транспортировки сыпучих материалов, ленточных и планчатых конвейеров, а также для подъёма и такелажных работ в условиях шахт и карьеров. Погружное цинкование обеспечивает защиту в условиях повышенной влажности, химического воздействия и абразивного износа, что продлевает ресурс и снижает объём обслуживания.

Применение

• Транспортные системы (конвейеры)
• Сборки цепей с flight bar
• Подъёмное оборудование и лебёдки
• Системы перемещения материалов в шахтах
• Подземные и карьерные горные работы

Особенности

• Материал: легированная сталь для высокой прочности и износостойкости
• Поверхность: погружное цинкование для защиты от коррозии
• Доступны в разных размерах, шагах и классах (C, C++, D)
• Совместима со звездочками, соединителями и навесным оборудованием для формирования полных узлов

Размеры (таблица) Размер цепи | Диаметр d (мм) | Шаг P (мм) | Круглое горизонтальное звено b1 min (мм) | Круглое горизонтальное звено b2 max (мм) | Плоское вертикальное звено c1 min (мм) | Плоское вертикальное звено c2 max (мм) | e max (мм) | Вес (кг)
26x92 | 26 ±0.8 | 92 ±0.9 | 30.1 | 87 | 30 | 75 | 30.0 | 13.7
30x108 | 30 ±0.9 | 108 ±1.1 | 34.1 | 99 | 34 | 87 | 34.0 | 18.0
34x126 | 34 ±1.0 | 126 ±1.3 | 38.1 | 111 | 38 | 99 | 38.0 | 22.7
38x126 | 38 ±1.1 | 126 ±1.3 | 42.1 | 123 | 42 | 111 | 42.0 | 30.1
38x137 | 38 ±1.1 | 137 ±1.4 | 42.1 | 123 | 42 | 111 | 42.0 | 29.0
38x146 | 38 ±1.1 | 146 ±1.5 | 42.1 | 123 | 42 | 111 | 42.0 | 27.6
42x137 | 42 ±1.1 | 137 ±1.4 | 18.6 | 139 | 46 | 115 | 48.5 | 37.0
42x146 | 42 ±1.1 | 146 ±1.5 | 48.6 | 139 | 46 | 115 | 48.5 | 36.0
42x152 | 42 ±1.4 | 152 ±1.5 | (не указано) | (не указано) | 54 | 127 | 56.0 | 47.0

Механические характеристики (таблица) Размер цепи | Класс цепи | Измерительная сила (kN) | Испытательная сила (kN) | Разрушающая сила мин. (kN) | Удлинение при испытательной силе макс. (%) | Удлинение при разрыве мин. (%) | Усталостная стойкость мин. (циклы)
26x92 | C | 26 | 637 | 850 | 1.6 | 11 | 70,000
26x92 | C++ | 26 | 700 | 970 | 1.6 | 14 | 70,000
26x92 | D | 26 | 740 | 1060 | 1.4 | 11 | 90,000
30x108 | C | 35 | 848 | 1,130 | 1.6 | 11 | 70,000
30x108 | C++ | 35 | 950 | 1,280 | 1.6 | 14 | 70,000
30x108 | D | 35 | 990 | 1,400 | 1.4 | 11 | 90,000
34x126 | C | 45 | 1,090 | 1,450 | 1.6 | 11 | 70,000
34x126 | C++ | 45 | 1,200 | 1,650 | 1.6 | 14 | 70,000
34x126 | D | 45 | 1,270 | 1,800 | 1.4 | 11 | 90,000
38x126 / 38x137 / 38x146 | C | 57 | 1,360 | 1,820 | 1.6 | 11 | 70,000
38x126 / 38x137 / 38x146 | C++ | 57 | 1,500 | 2,040 | 1.6 | 14 | 70,000
38x126 / 38x137 / 38x146 | D | 57 | 1,590 | 2,270 | 1.4 | 11 | 90,000
42x146 / 42x152 | C | 69 | 1,660 | 2,220 | 1.6 | 11 | 70,000
42x146 / 42x152 | C++ | 69 | 1,800 | 2,500 | 1.6 | 14 | 70,000
42x146 / 42x152 | D | 69 | 1,940 | 2,770 | 1.4 | 11 | 90,000

Примечания Значения в таблицах приведены с указанными допусками изготовления. Цепи поставляются в классах C, C++ и D с соответствующими испытательными и разрушающими нагрузками и указанными циклами усталостной стойкости.
