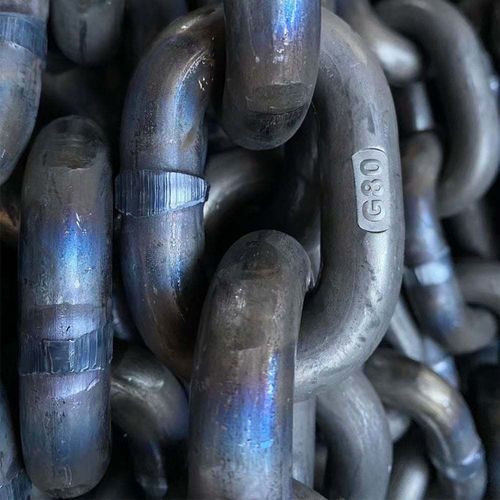

Трансмиссионная цепь

стальиз Nebulite®круглая

Обзор
Износостойкая цепь с круглыми звеньями предназначена для горно‑шахтного/промышленного применения и обеспечивает повышенную устойчивость к износу и настроенные механические характеристики. Доступны три варианта термообработки/поверхностной обработки в зависимости от требований: низкотемпературный отпуск (LTT), только закалка (QO) и карбонитрование (C‑N).

Типы износостойких цепей

• LTT (низкотемпературный отпуск) — G90: отпуск ниже температуры A1 для увеличения разрывной нагрузки и сохранения умеренной твердости при большей относительной пластичности. Твердость: 40–42 HRC (~390 HB). Относительное удлинение: ~14 %.
• QO (только закалка) — G60: закалка без отпуска (температура выше AC3) повышает поверхностную твердость с уменьшением удлинения и некоторым снижением разрывной нагрузки. Твердость: 45–47 HRC (~450 HB). Относительное удлинение: ~10 %.
• C‑N (карбонитрование) — G40: карбонитрование формирует твердую поверхностную оболочку (глубина до ~15 % диаметра цепи) с поверхностной твердостью до ~64 HRC (~800 HV) и более мягким, пластичным сердечником; относительное удлинение ~1–3,5 %.

Таблица: размеры цепи (d x p) и веса
Заголовок: Размер цепи d x p (mm) | Диаметр d (mm) | Шаг P (mm) | Внутренняя ширина b1 min. (mm) | Внешняя ширина b2 max. (mm) | Вес (kg/m)
14 x 50 | d = 14 ±0.4 | P = 50 ±0.5 | b1 = 17 | b2 = 48 | 4.0
18 x 64 | d = 18 ±0.5 | P = 64 ±0.5 | b1 = 21 | b2 = 60 | 6.6
19 x 64.5 | d = 19 ±0.6 | P = 64.5 ±0.6 | b1 = 22 | b2 = 63 | 7.4
22 x 86 | d = 22 ±0.7 | P = 86 ±0.9 | b1 = 26 | b2 = 73 | 9.5
24 x 86 | d = 24 ±0.7 | P = 86 ±0.9 | b1 = 28 | b2 = 79 | 11.6
24 x 87.5 | d = 24 ±0.7 | P = 87.5 ±0.9 | b1 = 28 | b2 = 79 | 11.5
26 x 92 | d = 26 ±0.8 | P = 92 ±0.9 | b1 = 30 | b2 = 85 | 13.7
30 x 108 | d = 30 ±0.9 | P = 108 ±1.1 | b1 = 34 | b2 = 97 | 18.0
34 x 126 | d = 34 ±1.0 | P = 126 ±1.3 | b1 = 38 | b2 = 110 | 22.7
38 x 126 | d = 38 ±1.1 | P = 126 ±1.4 | b1 = 42 | b2 = 121 | 30.1
38 x 137 | d = 38 ±1.1 | P = 137 ±1.4 | b1 = 42 | b2 = 137 | 29.0
42 x 137 | d = 42 ±1.1 | P = 137 ±1.4 | b1 = 48 | b2 = 137 | 36.9
42 x 146 | d = 42 ±1.1 | P = 146 ±1.5 | b1 = 48 | b2 = 137 | 36.0

Таблица: параметры по размеру цепи, обработке, классу, пробной нагрузке (kN) и минимальной разрывной силе (kN)
Заголовок: Размер цепи | Обработка | Класс цепи | Пробная нагрузка (kN) | Минимальная разрывная сила (kN)
14 x 50 | LTT | G90 | 175 | 277
14 x 50 | QO | G60 | 125 | 185
14 x 50 | C‑N | G40 | 75 | 123
18 x 64 | LTT | G90 | 288 | 458
18 x 64 | QO | G60 | 190 | 305
18 x 64 | C‑N | G40 | 125 | 205
19 x 64.5 | LTT | G90 | 319 | 510
19 x 64.5 | QO | G60 | 213 | 340
19 x 64.5 | C‑N | G40 | 143 | 227
22 x 86 | LTT | G90 | 425 | 684
22 x 86 | QO | G60 | 285 | 456
22 x 86 | C‑N | G40 | 190 | 304
24 x 86 / 24 x 87.5 | LTT | G90 | 500 | 814
24 x 86 / 24 x 87.5 | QO | G60 | 340 | 540
24 x 86 / 24 x 87.5 | C‑N | G40 | 225 | 362
26 x 92 | LTT | G90 | 595 | 955
26 x 92 | QO | G60 | 400 | 637
26 x 92 | C‑N | G40 | 265 | 425
30 x 108 | LTT | G90 | 793 | 1270
30 x 108 | QO | G60 | 525 | 848
30 x 108 | C‑N | G40 | 350 | 565
34 x 126 | LTT | G90 | 1020 | 1635
34 x 126 | QO | G60 | 680 | 1089
34 x 126 | C‑N | G40 | 450 | 725
38 x 126 / 38 x 137 | LTT | G90 | 1275 | 2040
38 x 126 / 38 x 137 | QO | G60 | 850 | 1360
38 x 126 / 38 x 137 | C‑N | G40 | 565 | 906
42 x 137 / 42 x 146 | LTT | G90 | 1550 | 2495
42 x 137 / 42 x 146 | QO | G60 | 1038 | 1662
42 x 137 / 42 x 146 | C‑N | G40 | 693 | 1108

Примечания
Поверхностная твердость и механические свойства зависят от обработки: LTT ориентирован на увеличение разрывной нагрузки при умеренной твердости и большей пластичности; QO обеспечивает более высокую твердость при сниженной пластичности; C‑N формирует твердую поверхностную оболочку и более пластичный сердечник. Глубина карбонитрованного слоя может достигать примерно 15 % диаметра цепи.

Характеристики / Технические спецификации

• Наименование продукта: Износостойкая цепь с круглыми звеньями
• Бренд: TOPONE CHAIN
• Доступные обработки: LTT (G90), QO (G60), C‑N (G40)
• Твердость LTT: ~40–42 HRC (≈390 HB); относительное удлинение ~14 %
• Твердость QO: ~45–47 HRC (≈450 HB); относительное удлинение ~10 %
• Поверхностная твердость C‑N: до ~64 HRC (≈800 HV); удлинение сердечника ~1–3,5 %; глубина карбонитрования до ~15 % диаметра цепи
• Доступны несколько размеров цепи (d x p) с указанными допусками и соответствующими весами (см. таблицу размеров выше)
• Пробная нагрузка и минимальная разрывная сила приведены для каждой размерной и обработочной комбинации (см. таблицу параметров выше)
