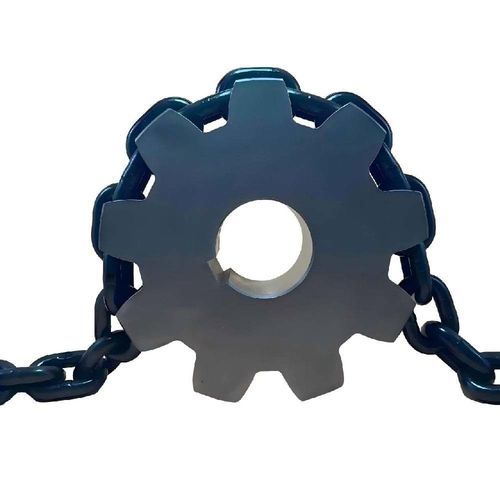

Шестерня цепи

с прямозубым зацеплениемвалдля конвейерной цепи

Обзор продукта
Ведущее зубчатое колесо для круговой цепи TOPONE Chain передаёт крутящий момент от ведущего вала на калиброванную круговую стальную цепь в тяжёлых горно-рудных конвейерных системах. Чередующаяся геометрия зубьев и карманов поддерживает изменение ориентации последующих звеньев, а контурные корни зубьев и карманы распределяют контакт по поверхности звена.

Введение
Приводы конвейеров в горном деле подвергаются значительным растягивающим нагрузкам, повторным ударам, абразивному износу и постоянной артикуляции цепи. Неправильно подобранный профиль зуба концентрирует давление, мешает правильной посадке звена и ускоряет износ цепи и звездочки. Эта звездочка использует формованные зубья и карманы для размещения каждого круглого звена и позволяет следующему звену поворачиваться при огибании звездочки.

Параметры (обозначения на чертеже)

• B — Положение сечения
• D₀ — Делительный диаметр звездочки
• Dₑ — Внешний диаметр звездочки
• D₁ — Диаметр круга стоячих звеньев
• l — Ширина паза для стоячего звена
• R₁ — Радиус дуги профиля зуба
• R₂ — Радиус дуги корня зуба
• R₃ — Радиус дуги плоскости кармана цепи
• R₄ — Радиус дуги паза стоячего звена
• R₅ — Радиус дуги корня короткого зуба
• H — Расстояние от центра звездочки до плоскости дна кармана
• L — Длина кармана цепи
• W — Толщина короткого зуба
• A — Центровое расстояние карманов цепи
• θ — Угловое положение зубьев и карманов

Информация, необходимая для подбора

• Тип цепи — Круговая стальная цепь для горной промышленности
• Размеры цепи — Номинальный диаметр × шаг
• Размеры звена — Внутренняя ширина, наружная ширина и длина звена
• Стандарт цепи — Требуемый национальный или международный стандарт
• Состояние цепи — Новая цепь или существующая изношенная цепь
• Число зубьев — Подтверждённое число зубьев
• Отверстие (bore) — Диаметр финишного отверстия в вале
• Шпоночный паз — Ширина, глубина и положение
• Ширина звездочки — Требуемая осевая ширина
• Данные привода — Мощность, крутящий момент, скорость и направление вращения
• Конфигурация конвейера — Одинарная цепь, центральная цепь или многорядная конфигурация
• Условия эксплуатации — Перемещаемый материал, удары, абразия и рабочая среда
• Исходные материалы — Образец цепи, существующая звездочка или утверждённый чертёж

Материал и термообработка

• Марка базового материала должна быть определена в техническом задании заказа.
• Технология изготовления: поковка, литьё или механическая обработка по спецификации.
• Общие механические свойства подтверждаются по заказу.
• Требования к насыщению/поверхностному упрочнению зубьев и карманов следует указывать.
• Эффективная глубина упрочнения и твердость поверхности/сердцевины зубьев должны быть определены.
• Допустимый припуск на механическую обработку подлежит согласованию.
• Поверхностная отделка и коррозионная защита должны быть указаны.
• Марка материала и значения твёрдости не публикуются до подтверждения производителем.

Производство и инспекция

• Профиль зуба должен соответствовать утверждённому чертежу и калиброванным размерам цепи.
• Возможные проверки: проверка сертификата материала, контроль отверстия и шпоночного паза, проверка делительного и внешнего диаметров, инспекция числа зубьев.
• Измерение профиля зуба и карманов, проверка центрового расстояния карманов, измерение ширины звездочки.
• Проверка радиусов корней зубьев и карманов, контроль соосности и радиального биения.
• Испытание посадки цепи с соответствующей цепью или калибром, визуальный осмотр обработанных поверхностей.
• Проверка твёрдости и глубины упрочнения при указании; магнитопорошковая или ультразвуковая инспекция при необходимости.

Стандарты и заказ

• Название: Mining Round Link Chain Drive Sprocket
• Бренд: TOPONE Chain
• Ссылка модели: Mining Round Link Chain Drive Sprocket
• MOQ: 1 штука
• Упаковка: коробка + стальной поддон
• Стандарты изготовления: Изготавливается согласно утверждённому чертежу звездочки, соответствующим размерам цепи и подтверждённым спецификациям материала/термической обработки. Шаг зубьев, геометрия карманов, отверстие, шпоночный паз, ширина и профили радиусов должны соответствовать техническому заказу.
• Стандарты испытаний: План инспекции подтверждается с заказом; может включать проверку материала, измерения, испытание посадки цепи, испытания твёрдости и методы неразрушающего контроля.
• Стандарты применения: Интерфейс может быть разработан для круговых стальных цепей по стандартам, таким как DIN 22252:2012 и ISO 610:1990 (подлежит подтверждению).
• Рекомендации по обслуживанию: При плановом обслуживании проверяйте зубья звездочки, карманы цепи, корни зубьев, отверстие и шпоночный паз; контролируйте расширение карманов, трещины, деформации и посадку цепи; сравнивайте прирост шага цепи и износ карманов звездочки.

Применения

• Подземные конвейеры с цепью
• Armoured face conveyors
• Stage loaders
• Приводные системы скребковых конвейеров
• Системы цепей для угольных плугов
• Тяжёлое оборудование для транспортировки полезных ископаемых
• Заменяемые приводы для калиброванных систем с круговой цепью

Технические характеристики

• Коммерческое наименование: Mining Round Link Chain Drive Sprocket
• Бренд: TOPONE Chain
• Ссылка модели: Mining Round Link Chain Drive Sprocket
• MOQ: 1 штука
• Упаковка: коробка + стальной поддон
• Марка материала, термообработка, твёрдость, число зубьев, размер отверстия, размеры шпоночного паза, делительный диаметр, внешний диаметр, ширина звездочки и другие числовые параметры: подтверждаются с покупателем и указываются в заказе.
• Разработан для соответствия размерам калиброванной горной круговой стальной цепи и подтверждённому интерфейсу вала/привода.
