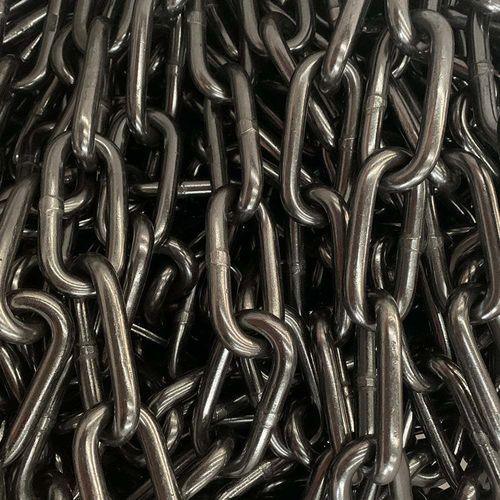

Конвейерная цепь из стали DIN 20637

со звеномдля горнодобывающей промышленности

Обзор
Калиброванные и испытанные монорельсовые цепи с длинным звеном из круглой стали для подвесных систем в горной промышленности. Изготовлены из легированной стали, содержащей Ni, Cr, Mo и другие легирующие элементы; механические характеристики превышают исходный стандарт DIN 20637 примерно на 10%.

Краткое описание
Монорельсовые цепи для горной промышленности — испытанные круглые цепи с длинными звеньями, подходят для подвесных систем конвейеров и монорельсных приложений.

Теги

• Монорельсы для горной промышленности
• Испытанное длинное звено
• DIN 20637

Таблица параметров
Размер цепи | d x p | d (mm) | p (mm) | b1 (mm) | Испытательная сила (kN) | Разрушающая сила (kN) | Удлинение при испытательной силе (%) макс. | Удлинение при разрушающей силе (%) мин. | Прогиб F (mm) мин. | Вес (kg/m)
16x80 | 16x80 | 16 ±0.6 | 80 ±1.5 | 22.4 +3/-0 | 60 | 180 | 1.6 | 2.0 | 21 | 4.7
18x90 | 18x90 | 16 ±0.9 | 90 ±1.5 | 25.0 +3/-0 | 100 | 250 | 1.6 | 2.0 | 23 | 6.0

Стандарты
DIN 20637

Технические характеристики

• Тип продукта: Монорельсы для горной промышленности (испытанные круглые цепи для подвесок, испытанное длинное звено)
• Материалы: Легированная сталь с Ni, Cr, Mo и другими легирующими элементами
• Производительность: Механические свойства превышают исходный стандарт DIN 20637 примерно на 10%
• Стандарты: DIN 20637
• Доступные размеры цепи и ключевые параметры (фрагмент):

  • 16x80 — d: 16 ±0.6 mm; p: 80 ±1.5 mm; b1: 22.4 +3/-0 mm; Испытательная сила: 60 kN; Разрушающая сила: 180 kN; Удлинение при испытательной силе (макс): 1.6%; Удлинение при разрушающей силе (мин): 2.0%; Прогиб F мин: 21 mm; Вес: 4.7 kg/m
  • 18x90 — d: 16 ±0.9 mm; p: 90 ±1.5 mm; b1: 25.0 +3/-0 mm; Испытательная сила: 100 kN; Разрушающая сила: 250 kN; Удлинение при испытательной силе (макс): 1.6%; Удлинение при разрушающей силе (мин): 2.0%; Прогиб F мин: 23 mm; Вес: 6.0 kg/m
