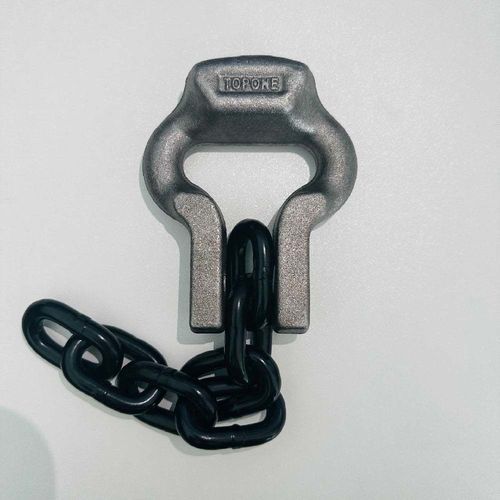

Двойное звено цепи DIN 22253 Open Link

для конвейерной цепи

Краткое описание
Звенья цепи для горной промышленности, также называемые открытыми соединительными звеньями, изготовлены в соответствии с DIN 22253, PN-G-46696 и MT/T71-1997. Предназначены для подземной добычи и скребковых конвейеров. Доступны с одиночным или двойным отверстием, номинальные размеры от 14x50 до 30x108.

Введение
Наружные соединители цепи DIN 22253.

Размеры (таблица)
Столбцы: Размер (мм) | a (мм) | t (мм) | c (мм) | b (мм) | e (мм) | l1 (мм) | m (мм) | n (мм) | p (мм) | f (мм) | g (мм)
14x50 | 15 (+0.7/-0.5) | 50 (+0.8/-0.3) | 79 ±1 | 17 +0.5 | 78 | 17.5 (+1/0) | 15 | 32 | 17 | 51 | 29
18x64 | 19 (+1.0/-0.5) | 64 (+0.9/-0.3) | 101 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 19 | 43 | 37 | 55 | 40
19x64.5 | 20 (+1.0/-0.5) | 64.5 (+0.9/-0.3) | 105 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 20 | 43 | 20 | 55 | 41
22x86 | 23 (+1.0/-0.5) | 86 (+1.3/-0.4) | 132 ±2 | 25 +1.0 | 133 | 24.5 (+1/0) | 23 | 52 | 44 | 75 | 46
24x86 | 25 (+1.0/-0.5) | 86 (+1.3/-0.4) | 136 ±2 | 25 +1.0 | 133 | 26 (+1/0) | 25 | 53 | 44 | 78 | 55
26x92 | 27 (+1.0/-0.5) | 92 (+1.4/-0.5) | 146 ±2 | 28 +1.0 | 141 | 28 (+1.5/0) | 27 | 58 | 44 | 85 | 56
30x108 | 32 (+1.0/-0.5) | 108 (+1.6/-0.5) | 172 ±2 | 31 +1.0 | 159 | 32 (+1.5/0) | 32 | 70 | 44 | 100 | 59

Механические характеристики (таблица)
Столбцы: Размер (мм) | Испытательная нагрузка Grade B (kN) | Испытательная нагрузка Grade C (kN) | Испытательная нагрузка DIN22253 (kN) | Разрушающая нагрузка Grade B (kN) | Разрушающая нагрузка Grade C (kN) | Разрушающая нагрузка DIN22253 (kN)
14x50 | 135 | 180 | 185 | 170 | 225 | 212
18x64 | 230 | 300 | 305 | 290 | 370 | 351
19x64.5 | 26 | 325 | 340 | 325 | 405 | 391
22x86 | / | 440 | 456 | 550 | 525 | 550
24x86 | 410 | 490 | 507 | 510 | 650 | 588
26x92 | / | / | / | 595 | / | 690
30x108 | / | / | 750 | / | / | 869

Стандарты
DIN 22253
PN-G-46696
MT/T71-1997

Характеристики / технические спецификации

• Тип продукта: звенья цепи для горной промышленности / открытые соединительные звенья.
• Применимые стандарты: DIN 22253, PN-G-46696, MT/T71-1997.
• Основные области применения: подземная добыча, скребковые конвейеры.
• Кастомизация: доступно с двойными отверстиями или одиночными отверстиями.
• Доступные номинальные размеры (примеры в таблицах): 14x50, 18x64, 19x64.5, 22x86, 24x86, 26x92, 30x108.
• Подробные допуски по размерам и испытательные/разрушающие нагрузки по каждой размерной группе приведены в таблицах выше.
