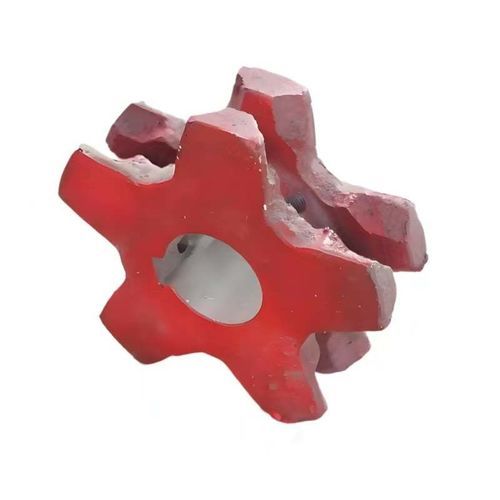

Шестерня цепи

сегментированнаяиз чугунаиз стали

Введение
Колёса с карманами предназначены для привода/направления круглых стальных цепей DIN 764 и TOPONE LH; карманы на окружности колеса выполнены по профилю цепи и обеспечивают совпадающее захватывание и управляемый ход цепи. Каждому карману соответствует сечение цепи. Модельный ряд охватывает размеры цепей от 10 × 35 мм до 23 × 80 мм, обычно с 6–9 карманами.

Материалы

• Чугун GS-800 с шаровидным графитом
• Специальная легированная сталь NiCrMo с поверхностным упрочнением (рекомендована для скребков и изнашиваемых элементов конвейера)
• Легированная сталь, закаленная и отпущенная (для тяговых конвейеров и тяжёлых условий эксплуатации)

Конструкция и особенности

• Варианты: цельная конструкция или двухсекционная конструкция, собранная поперечными винтами для упрощения разборки и обслуживания
• Направление и привод цепи осуществляется за счёт карманов, без выступающих зубьев, что уменьшает локальные контактные напряжения
• Каждый карман обработан в соответствии с размерами соответствующей цепи для точного направления

Параметры (модельный ряд)
Chain | dp (mm) | de (mm) | dm (mm) | sm (mm) | Suggested Max. Bore Ø (mm) | No. of Pockets | Mass (kg ≅)
10x35 DIN 764 | 157 | 176 | 88 | 55 | 50 | 7 | 5.2
13x45 DIN 764 | 203 | 230 | 120 | 70 | 70 | 7 | 11.7
13x45 DIN 764 | 259 | 282 | 150 | 80 | 100 | 9 | 18
14x50 LH | 193 | 212 | 120 | 70 | 70 | 6 | 9.5
16x56 DIN 764 | 252 | 280 | 130 | 100 | 80 | 7 | 23
18x63 DIN 764 | 244 | 274 | 168 | 100 | 95 | 6 | 24
18x63 DIN 764 | 284 | 322 | 147 | 90 | 95 | 7 | 27
18x63 DIN 764 | 363 | 390 | 200 | 120 | 130 | 9 | 58
19x75 LH | 290 | 314 | 160 | 110 | 110 | 6 | 25
20x70 DIN 764 | 359 | 400 | 180 | 115 | 140 | 8 | 55
23x80 DIN 764 | 411 | 450 | 200 | 135 | 140 | 8 | 85
22x86 LH | 333 | 400 | 160 | 130 | 135 | 6 | 89

Стандарты и упаковка

• Название: Pocket Wheels
• MOQ: 1 шт.
• Упаковка: картон + стальная поддонная тарa
• Стандарты производства: изготовлены для соответствия круглым стальным цепям DIN 764 и TOPONE LH; доступны цельные и двухсекционные исполнения, собранные поперечными винтами
• Испытания: в каталоге не приведены отдельные стандарты испытаний; размеры колёс, геометрия карманов и подбор материала соответствуют выбранной модели
• Область применения: подходят для систем скребков, конвейеров и тяговых применений с круглой стальной цепью; выбор материала зависит от износа и нагрузок
• Обслуживание: двухсекционная конструкция с поперечными винтами упрощает разборку для инспекции и замены

Характеристики / технические спецификации

• Наименование продукта: Pocket Wheels
• Brand: TOPONE Chain
• Поддерживаемые стандарты цепей: DIN 764 и TOPONE LH
• Конструкция: цельная или двухсекционная, собранная поперечными винтами
• Материалы: GS-800 чугун с шаровидным графитом; закалённая NiCrMo легированная сталь; закалённая и отпущенная легированная сталь
• Диапазон размеров каталога: 10 × 35 мм до 23 × 80 мм
• Число карманов (каталог): типично 6–9 в зависимости от модели
• MOQ: 1 шт.
• Упаковка: картон + стальная поддонная тара
