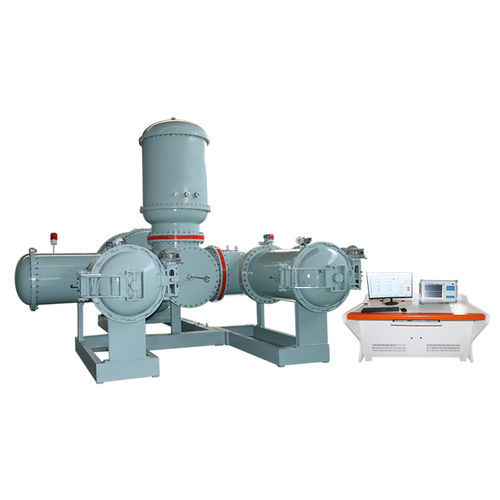

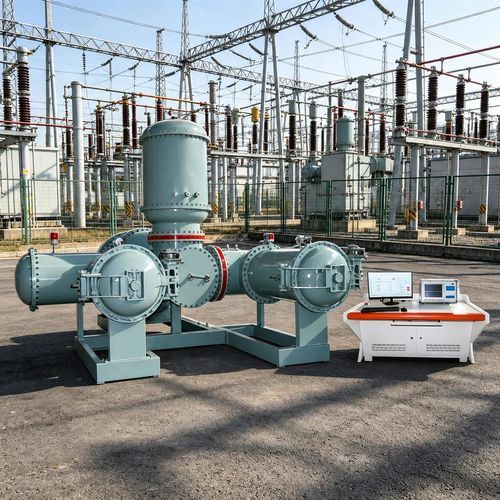

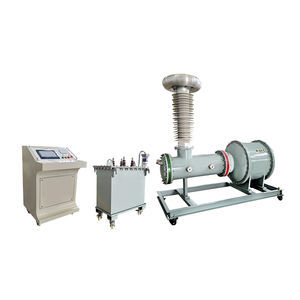

Тестер частичной разгрузки UHVQW

автоматический

Общий обзор
Серия UHVQW — это надуваемые высоковольтные испытательные трансформаторы без частичных разрядов, предназначенные для испытаний прочности изоляции и измерения частичных разрядов на высоковольтном и мощном электрооборудовании (GIS, GIL, силовые трансформаторы). Поддерживается установка и испытания на месте, в том числе при определённых условиях эксплуатации. Высокоскоростное АЦП и цифровая обработка сигнала с адаптивной фильтрацией обеспечивают надёжность данных и высокую помехозащищённость.

Параметры изделия
Применяются для испытаний на выдерживаемое изоляцией напряжение, измерения частичных разрядов и точных испытаний высоковольтного оборудования. Несколько вариантов выходной мощности для лабораторных и полевых условий. Надувная конструкция упрощает транспортировку и ввод в эксплуатацию на месте.

Технические параметры

• Доступные выходные напряжения (кВ): 50, 100, 150, 200, 250, 300
• Входное напряжение (В): 200 или 400 (в зависимости от модели)
• Импедансное напряжение (%): ≤8 / ≤6 / ≤5 (в зависимости от модели)
• Ток холостого хода (%): ≤6 / ≤5 (в зависимости от модели)
• Искажение формы волны: <3%
• Номинальная мощность: 50 кВА
• Ток низкого напряжения: 0–116,3 A
• Диапазон низкого напряжения: 0–430 V
• Диапазон высокого напряжения: 0–100 kV (доступны модели до 300 kV)
• Ток высокого напряжения: 0–0,5 A
• Напряжение прибора: 0–100 V
• Точность вольт/амперметров: 0,5% FS ± 3 разряда
• Общая точность измерений: 4%
• Длина тайминга: 0–999,9 M (доступен режим длительной работы)
• Сеть питания: AC 380 V ±10%; 50 Hz ±2 Hz
• Температура окружающей среды: 0–50 °C
• Относительная влажность: ≤85% RH

Особенности

• 10-дюймовый ЖК-дисплей показывает напряжение, ток, время, состояние и подсказки с чётким отображением
• Локализованный интерфейс (китайский) и сенсорное управление для простоты настройки и управления
• Преднастройка тестовых последовательностей через сенсорный экран для повышения безопасности и повторяемости
• Функция индикации состояния и звуковая сигнализация при аномалиях
• Кнопка аварийной остановки для немедленной остановки повышения/понижения в автоматическом режиме
• Автоматический таймер: запуск отсчёта при достижении заданного напряжения; по окончании времени — понижение уровня
• Ручной режим с автоматическим определением верхних/нижних границ и защитами (перенапряжение, перегрузка по току)
• Аппаратно-программные средства подавления помех для стабильной работы в шумной среде
• Поддержка одиночной работы или координированной работы нескольких устройств

Меры предосторожности

• Оборудовать зону испытаний в соответствии с действующими правилами; обеспечить надёжное заземление панели управления и трансформатора в одной заземляющей сети
• Проверить напряжение питания перед пуском и правильно подключить сетевой кабель
• Использовать кнопку аварийной остановки при подходе к испытываемому образцу или подключённому оборудованию
• После включения питания система автоматически возвращается в нулевое положение при необходимости
• Не размещать посторонние предметы на панели или вокруг неё во время испытаний
• При замене предохранителей и аксессуаров использовать модели, соответствующие спецификации прибора
• Обеспечить защиту прибора от влаги и масла
• Убедиться, что испытываемое оборудование обесточено и изолировано от других под напряжением цепей, если это необходимо

Технические характеристики

• Серия/модель: UHVQW Series
• Номинальная мощность: 50 кВА
• Диапазон выхода: до 300 kV (типично 0–100 kV в зависимости от модели)
• Вход: 200 V / 400 V в зависимости от модели
• Точность приборов: 0,5% FS ± 3 разряда
• Общая точность: 4%
• Таймер: 0–999,9 M; доступен длительный режим
• Питание: AC 380 V ±10%; 50 Hz ±2 Hz
• Рабочая температура: 0–50 °C; относительная влажность ≤85% RH
