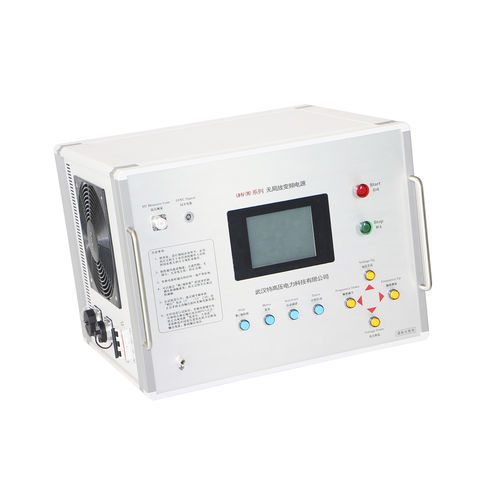

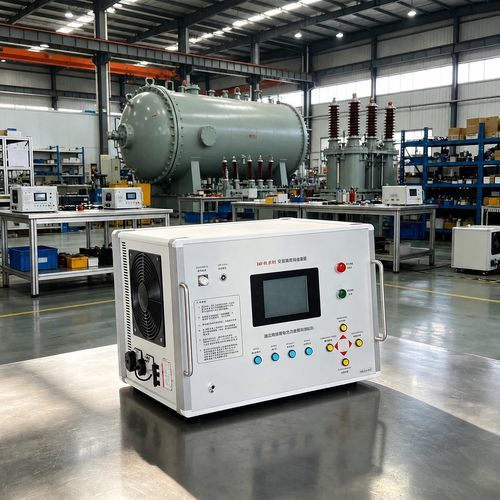

Трехфазовый вариатор частоты UHV(W)

монофазовыйцифровойс цифровым индикатором

Обзор
Прибор предназначен для установки и испытаний при работающем оборудовании. Высокоскоростной АЦП-канал оцифровывает сигналы; надежность данных обеспечивается цифровой обработкой сигналов, адаптивной фильтрацией и алгоритмами подавления помех.

Область применения
Источник питания с переменной частотой без частичных разрядов применяется для испытаний на выдерживаемое переменное напряжение и измерения частичных разрядов электрооборудования. С возбуждающим трансформатором, образующим последовательный или параллельный резонансный контур, и при регулировке выходной частоты реакторная индуктивность L и емкость образца C входят в резонанс; резонансное напряжение прикладывается к образцу. Альтернативно выход можно подать через промежуточный трансформатор на первичную обмотку трансформатора для индукционных испытаний на прочность.

Технические параметры

• Номинальное входное напряжение: Трехфазный AC 380 В ±10%, 50 Гц
• Номинальная выходная мощность: Однофазная 100 кВт
• Диапазон выходных частот: 20 Гц–300 Гц (плавная регулировка)
• Номинальное выходное напряжение: 0–350 В (плавная регулировка)
• Выходной ток: 0–285 A (плавная регулировка)
• Неустойчивость частоты: ≤ 0,05%
• Неустойчивость напряжения: ≤ 1,0%
• Нелинейные искажения: ≤ 1%
• Емкость частичных разрядов: ≤ 10 пКл (измерено на высоковольтной стороне повышающего устройства)

Особенности

• Выдаёт истинную синусоидальную форму с низкими искажениями (THD < 3%), что исключает необходимость измерения пиковых значений, требуемых для формированных выходов.
• Оптоволоконное управление обеспечивает полную гальваническую развязку между цепями управления высокого и низкого напряжения.
• Компактные габариты и небольшой вес для удобной транспортировки и применения на объекте.
• Простота эксплуатации и монтажа; повышает эффективность работ на месте по сравнению с методом электростанции.
• Множество защит: защита от пробоя при разряде, защита от перенапряжения с заданием порога, защита от короткого замыкания на выходе, защита нулевой позиции при запуске, защита усилительного моста, защита по кривой мощности и др. При срабатывании защиты устройство отключает испытательное напряжение и питание главной цепи.
• Источник сигнала формируется специальным чипом и управляется микроконтроллером; стабильность выходной частоты до 0,01 Гц.
• Выходное напряжение с переменной частотой управляется высокоскоростным микроконтроллером TI; неустойчивость выходного напряжения < 1%.

Регулярное обслуживание

• Избегайте длительной работы в условиях сильной расстройки резонанса.
• Периодически проверяйте внутреннюю проводку и затяжку креплений, чтобы предотвратить ослабление.
• Храните в сухом, чистом помещении, защищённом от дождя; при длительном хранении накрывайте пылезащитным чехлом.
• При транспортировке фиксируйте шкаф преобразователя частоты специализированными ремнями, чтобы предотвратить смещение и скольжение.
• Не подвергайте дисплей блока управления прямому солнечному свету; при транспортировке используйте меры по виброзащите.
• Аккуратно обращайтесь с разъёмами, чтобы избежать повреждений и загрязнений.
• При использовании волоконно-оптических кабелей избегайте изгибов, скручиваний и сдавливания; держите их подальше от источников огня и храните сухими для предотвращения увлажнения.

Характеристики

• Модель / Серия: UHV(W) Series
• Номинальное входное напряжение: Трехфазный AC 380 В ±10%, 50 Гц
• Номинальная выходная мощность: Однофазная 100 кВт
• Диапазон частот: 20 Гц–300 Гц (плавная регулировка)
• Номинальное выходное напряжение: 0–350 В (плавная регулировка)
• Выходной ток: 0–285 A (плавная регулировка)
• Неустойчивость частоты: ≤ 0,05%
• Неустойчивость напряжения: ≤ 1,0%
• Нелинейные искажения: ≤ 1%
• Емкость частичных разрядов: ≤ 10 пКл (измерено на ВН стороне бустера)
• Коэффициент искажения формы сигнала: < 3%
• Стабильность выходной частоты: до 0,01 Гц
• Интегрированные функции защиты (перенапряжение, короткое замыкание, пробой, защита нулевой позиции, защита моста и т.д.)
