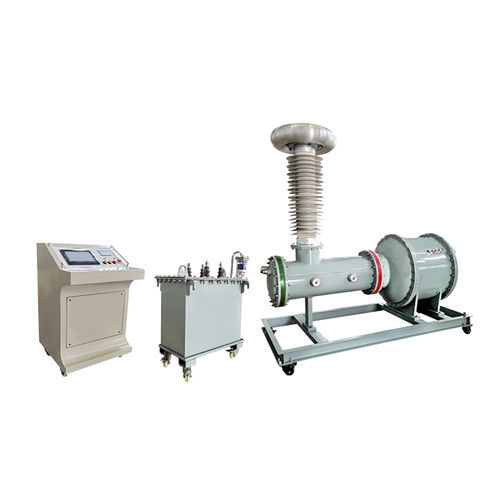

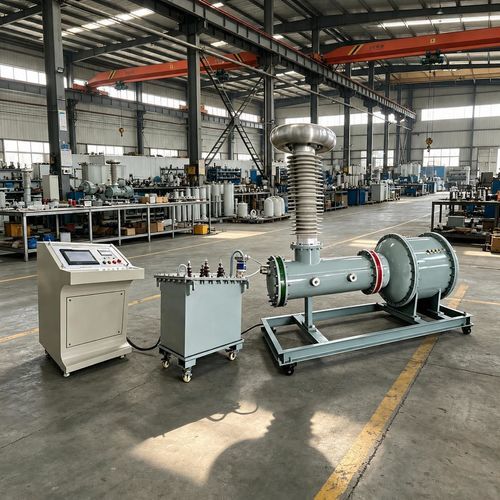

Тестер частичной разгрузки YDQW series

Обзор
В качестве изоляционного вещества используется газ SF6, обеспечивающий высокую диэлектрическую прочность; номинальная локальная ёмкость разряда ≤ 5PC. Серия компактна, лёгка и предназначена для высоковольтных испытаний в лабораториях и на производстве; технические показатели соответствуют JB3570-98.

Применение
Предназначен для производителей и испытательных лабораторий для проведения испытаний на частичные разряды и испытаний на withstand напряжение промышленной частоты:

• Производители электротехники, кабелей, двигателей, трансформаторов и взаимных индуктивностей
• Производители изоляционных материалов и высоковольтных компонентов
• Лаборатории высоковольтных испытаний в энергокомпаниях, научно-исследовательских центрах и университетах

Технические параметры

• Модели и соответствующие кВА: YDQW-2 — 1,5 кВА; YDQW-3 — 3 кВА; YDQW-5 — 5 кВА; YDQW-10 — 10 кВА; YDQW-20 — 20 кВА; YDQW-30 — 30 кВА; YDQW-50 — 50 кВА
• Локальная ёмкость разряда при номинальном напряжении: ≤ 5PC
• Ток холостого хода: 4–9 % (зависит от уровня напряжения трансформатора)
• Напряжение короткого замыкания (импедансное напряжение): 4–10 %
• Стандарты: соответствует JB3570-98
• Функции управления: автоматическое отключение при перегрузке по току, блокировка в нулевой позиции, регулирование автотрансформатором
• Кастомизация: конфигурации доступны по запросу

Особенности

• Новая конструкция и технологический процесс, уменьшающие габариты и вес при соблюдении требуемых технических показателей
• Диэлектрический изоляционный материал и процесс, разработанные для предотвращения частичных разрядов при испытаниях

Принцип работы
Входное напряжение регулируется автотрансформатором и подаётся на фильтрующий изоляционный трансформатор без частичных разрядов. Панель управления обеспечивает автоматическое отключение при перегрузке по току и блокировку в нулевой позиции, предотвращая внезапное напряжение. Высоковольтная вторичная обмотка генерирует необходимое испытательное напряжение промышленной частоты посредством электромагнитной индукции в соответствии с отношением витков к первичной обмотке.
