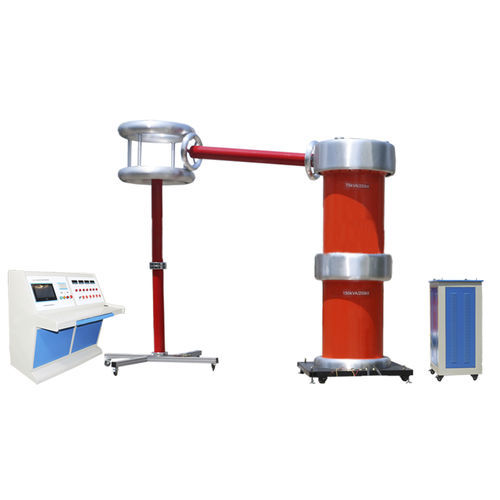

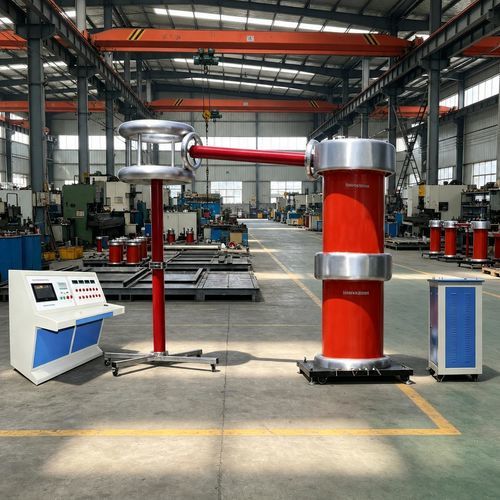

Тестер импеданса YDJW

напряжениячастичной разгрузкифункционирование

Обзор
Напряжение на импедансе превышает национальный стандарт, системная импеданс не более 5 %. Компактные габариты и небольшой вес. Автоматическое управление повышает уровень автоматизации и помехозащищенность.

Параметры изделия
Масляный испытательный трансформатор без частичных разрядов — это испытательный трансформатор с пренебрежимо малой емкостью частичных разрядов, пригодный для испытаний частичных разрядов и испытаний на выдерживаемое напряжение промышленной частоты для электрического оборудования, компонентов и изоляционных материалов.

Технические параметры
Параметр | Значение
Номинальная мощность | 50-1200 кВА
Входное напряжение | 380 В
Выходное напряжение | 50-1200 кВ
Время работы | ≤ 5 минут
Точность измерения | ≤ 1,5 %
Емкость частичных разрядов | ≤ 5 pC
Функция защиты | Автоматическая защита от перегрузки по току и перенапряжения с сигнализацией и автоматическим возвратом в ноль

Особенности

• Конструкция в виде масляного эпоксидного цилиндра обеспечивает очень малые частичные разряды, низкие потери, небольшой вес и низкое искажение формы волны.
• Низкое импедансное напряжение, лучше национальных стандартов.
• Многослойное экранирование обеспечивает высокую помехозащищенность.
• Высокий уровень изоляции, локальная емкость разрядов ≤ 5 pC.
• Оснащен автоматическими защитными устройствами: защита от перегрузки по току и перенапряжения, сигнализация и автоматический возврат в ноль.

Характеристики / Технические спецификации

• Название изделия: Масляный испытательный трансформатор без частичных разрядов серия YDJW 50-1200 кВА — выход 50-1200 кВ, вход 380 В
• Серия: YDJW
• Номинальная мощность: 50-1200 кВА
• Входное напряжение: 380 В
• Выходное напряжение: 50-1200 кВ
• Время работы: ≤ 5 минут
• Точность измерения: ≤ 1,5 %
• Емкость частичных разрядов: ≤ 5 pC
• Защита: автоматическая защита от перегрузки по току и перенапряжения с сигнализацией и автоматическим возвратом в ноль
• Конструкция: масляный эпоксидный цилиндр с многослойным экранированием
