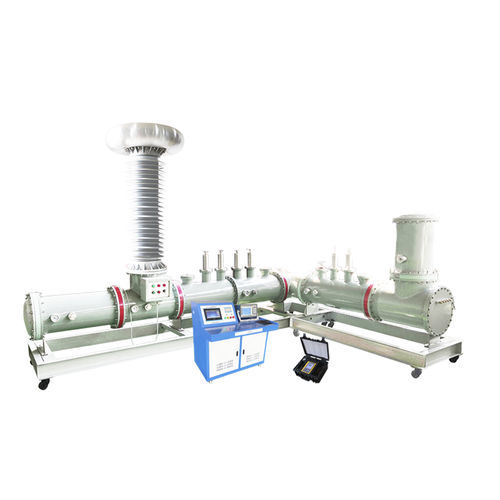

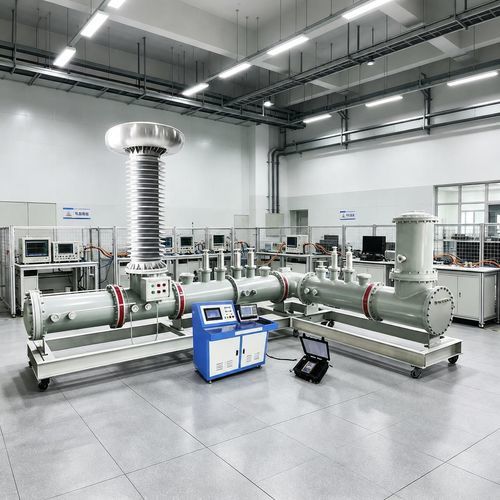

Испытательное устройство частичной разгрузки UHVIW

с ручным приводомдля трансформаторапрецизионное

Обзор
Серия UHVIW представляет собой устройство имитации отказа без частичных разрядов, предназначенное для онлайн-установки и испытаний на под напряжением высоковольтного оборудования (включая GIS). Инструмент оцифровывает сигналы с помощью высокоскоростного АЦП и применяет цифровую обработку сигналов и адаптивную фильтрацию для повышения надежности измерений и подавления помех.

Параметры изделия
Используется для онлайн-обнаружения и локализации частичных разрядов в высоковольтном оборудовании.

Технические параметры
Высоковольтный трансформатор без частичных разрядов
Номинальное напряжение: 100 kV
Номинальная мощность: 5 kVA
Входное напряжение: 220 V
Входной ток: 22,7 A
Высоковольтный ток: 0,05 A
Ёмкость частичных разрядов при номинальном напряжении: ≤ 3 pC (оценка системы)

Соединительный конденсатор
Номинальное напряжение: 100 kV
Номинальная ёмкость: 100 pF
Локальная ёмкость разряда при номинальном напряжении: ≤ 3 pC
Модель разряда: разряд частицами (настраивается для имитации GIS-острие, подвес, воздушный зазор, частица, поверхность и комбинированные разряды)

Особенности

• Компактная конструкция для установки в ограниченных пространствах
• Лёгкие компоненты для удобства транспортировки и обращения
• Прочная конструкция, пригодная для длительных перевозок
• Возможность проведения различных испытаний в неэкранированных условиях
• Все высоковольтные элементы размещены в герметичном отсеке для безопасности персонала
• Опциональная гильза позволяет проводить испытания на прочность изоляции традиционного оборудования
• Встроенные измерения высокого напряжения и соединительные конденсаторы для частичных разрядов
• Уровень частичных разрядов системы < 3 pC для обеспечения точности данных испытаний

Принцип работы
Устройство подаёт управляемое высокое напряжение (0–100 kV) при уровне частичных разрядов системы ≤ 3 pC на номинальном напряжении. В режиме работы под напряжением можно выбирать тип разряда и регулировать параметры, такие как напряжение возникновения, напряжение гашения и интенсивность разряда для каждого канала. В сочетании с традиционными приборами для измерения частичных разрядов и беспроводными датчиками оно поддерживает испытания различных типов разрядов (GIS-острие, подвес, воздушный зазор, частица, поверхность) и их комбинаций, предоставляя возможности для экспериментов и валидации технологий обнаружения ЧР: импульсный ток, UHF, ультразвук, ВЧ и анализ газа SF6.

Технические характеристики

• Модель / Серия: UHVIW Series
• Применение: онлайн-обнаружение и локализация частичных разрядов в высоковольтном оборудовании
• Номинальное напряжение трансформатора: 100 kV
• Номинальная мощность трансформатора: 5 kVA
• Входное напряжение трансформатора: 220 V
• Входной ток трансформатора: 22,7 A
• Высоковольтный ток: 0,05 A
• Ёмкость частичных разрядов при номинальном напряжении: ≤ 3 pC (система)
• Номинальное напряжение соединительного конденсатора: 100 kV
• Номинальная ёмкость соединительного конденсатора: 100 pF
• Локальная ёмкость разряда соединительного конденсатора при номинальном напряжении: ≤ 3 pC
• Модель разряда: разряд частицами (настраиваемый; поддерживает GIS-острие, подвес, воздушный зазор, частицу, поверхность и комбинированные режимы)
