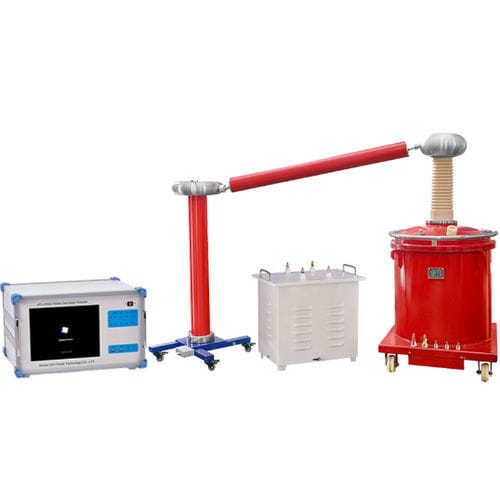

Тестер частичной разгрузки UHV-2000A

электрическийдля промышленностидля лабораторий

UHV-2000A — двухканальный анализатор частичных разрядов (PD) для обнаружения и анализа PD в высоковольтном оборудовании, таком как кабели, изоляторы, втулки и трансформаторы. Отображает PD в 2D и 3D, поддерживает сохранение данных и изображений, печать и автоматическую генерацию отчётов.

Основные функции

• Обнаружение и анализ частичных разрядов на HV-компонентах (кабели, изоляторы, втулки, трансформаторы).
• 2D- и 3D-визуализация форм сигналов и карт распределения PD.
• Сохранение измерений и изображений, печать и автоматическая генерация отчётов об испытаниях.
• Несколько входов для интеграции и экспорта данных (BNC, оптический, USB, сеть).

Характеристики / спецификации

• Модель: UHV-2000A
• Число каналов: независимый 2-канальный вход
• Частота дискретизации: до 10 MHz
• Разрядность выборки: 12 bit
• Переключение диапазонов: 6 уровней (-40 dB, -20 dB, 0 dB, 20 dB, 40 dB, 60 dB)
• Измеряемая полоса частот (3 dB): 10 kHz – 1 MHz
• Цифровая фильтрация: 10 kHz – 1 MHz (опция)
• Сегментируемый программируемый фильтр: 10 kHz, 20 kHz, 40 kHz, 80 kHz
• Нелинейная погрешность диапазона: 10%
• Диапазон измерений: 0.1 pC – 100000 pC
• Чувствительность: 0.1 pC
• Диапазон ёмкостей измеряемого изделия: 6 pF – 250 µF
• Диапазон частоты испытательного напряжения: 50 – 500 Hz
• Дисплей: 12" TFT цветной сенсорный LCD
• Разрешение: 1024 × 768
• CPU: доминирующая частота 1.60 GHz; ОЗУ: 2.0 GB; Накопитель: 128 GB SSD; Система: Windows XP
• Питание: AC 220 V, 50 Hz, мощность 300 W; Заземление: внешний вывод заземления
• Условия эксплуатации: температура окружающей среды -10 °C до 45 °C; относительная влажность ≤95%
• Габариты (Д×Ш×В): 474 mm × 288 mm × 370 mm; Масса нетто: 15.8 kg

Интерфейсы

• Электрический сигнал: 2-канальный вход BNC
• Оптический сигнал: 2 канала
• USB: 3 порта (поддержка мыши, клавиатуры, внешних носителей)
• Сетевой интерфейс: 1 порт
• Кнопка/вывод внешнего заземления

Применение

• Обнаружение и анализ PD в трансформаторах, кабелях, электроустановках, изоляторах и втулках
• Контроль производства, пусконаладочные работы и обслуживание HV-оборудования
• Лабораторные испытания и диагностические услуги
