Тестер частичной разгрузки UHVCW

Обзор
Прибор разработан для установки и испытаний на месте при работающем оборудовании. Используется высокоскоростная А/Ц-цепь для оцифровки сигналов; надёжность данных обеспечивается цифровой обработкой сигналов, адаптивной фильтрацией и методами подавления помех.

Параметры продукта
Инфляционный комбинированный высоковольтный испытательный комплекс UHVCW без частичных разрядов предназначен для испытаний на выдержку изоляции, измерений частичных разрядов и точных испытаний GIS и GIL энергетического оборудования высокого напряжения и большой мощности. Подходит для профилактических полевых испытаний и заводских приёмочных испытаний подстанций GIS, производителей GIS/GIL, вводов и компонентов изоляции.

Технические параметры

• Уровни напряжения: 100 кВ, 200 кВ, 250 кВ, 300 кВ, 500 кВ, 800 кВ, 1000 кВ
• Мощность: 50–2000 кВА
• Метод генерации высокого напряжения: повышение трансформатором HV и последовательная резонансная схема (сеть или преобразование частоты); одноступенчатое повышение (без необходимости последовательного повышения)
• Входное напряжение (первичное): 0,35–10 кВ
• Способность к частичным разрядам: 1–3 пК при номинальном напряжении (нормальная среда)
• Повышение температуры: ≤65 K после 60 минут при номинальном токе (50 Гц)

Особенности

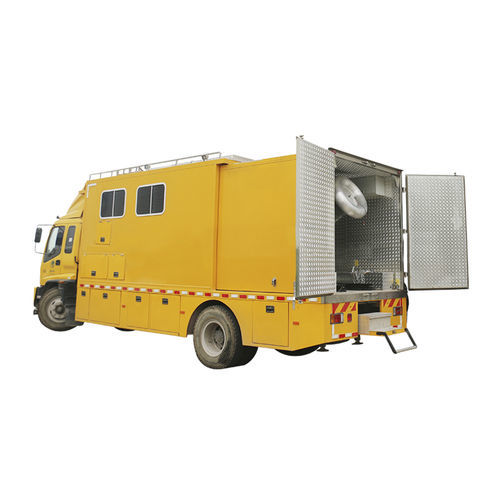

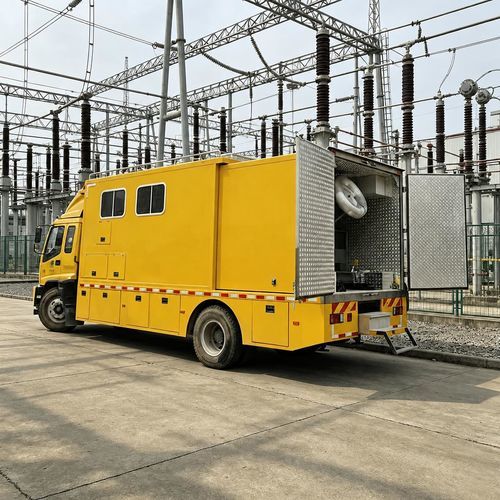

• Гидравлический подъёмник, монтируемый на автомобиль, для простой мобильности и удобного выезда на место.
• Высокое напряжение полностью герметизировано в экранированном корпусе для безопасных и надёжных испытаний.
• Уровень системных частичных разрядов управляем в пределах 1–3 пК.
• Компактная конструкция для уменьшения занимаемой площади и облегчения компонентов.
• Встроенный высоковольтный разъединитель обеспечивает многозадачность одного устройства.
• Прямое подключение к объекту испытаний упрощает настройку и сокращает время испытаний.
• Прочная конструкция, выдерживающая дальние перевозки.
• Сниженные требования к мощности питания системы.

Транспортировка и хранение
Транспортировка

• При транспортировке рекомендуется использовать деревянные ящики для приборов и амортизаторы, чтобы избежать повреждений.
• Если оборудование не упаковано в деревянные ящики, не допускать штабелирования и ударов; при использовании упаковочной коробки допускается не более двух уровней укладки.
• При транспортировке панель должна быть обращена вверх.

Хранение

• Оборудование следует хранить в помещении в сухой, без пыли, проветриваемой среде без агрессивных газов; без деревянной упаковки штабелирование не допускается.
• При хранении панель должна быть обращена вверх; под оборудование следует подкладывать влагозащитные материалы для предотвращения сырости.

Технические характеристики

• Уровни напряжения: 100 кВ, 200 кВ, 250 кВ, 300 кВ, 500 кВ, 800 кВ, 1000 кВ
• Диапазон мощности: 50–2000 кВА
• Метод генерации HV: трансформаторное повышение и последовательная резонансная схема (сеть / преобразование частоты), одноступенчатое повышение
• Первичное входное напряжение: 0,35–10 кВ
• Чувствительность по частичным разрядам: 1–3 пК при номинальном напряжении (нормальные условия)
• Максимальный температурный подъём: ≤65 K после 60 минут при номинальном токе (50 Гц)
