Тестер частичной разгрузки UHVKW

для цифрового распределительного устройства

Обзор
Испытательное устройство моделирования частичных разрядов серии UHVKW разработано для установки и испытаний при включённом оборудовании шкафа. Сигналы оцифровываются с помощью высокоскоростного АЦП, надёжность данных обеспечивается цифровой обработкой сигналов, адаптивной фильтрацией и методами подавления помех.

Назначение и краткое описание продукта

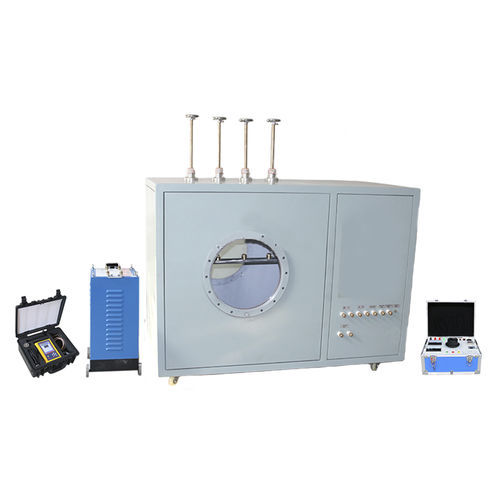

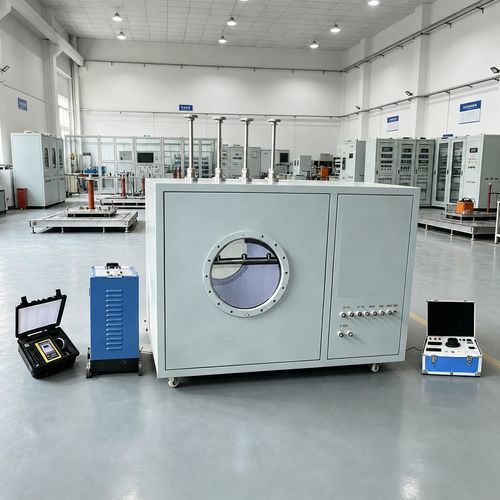

Устройство воспроизводит типичные частичные разряды внутри распределительных устройств — разряд на острие, подвесной разряд, разряд в воздушном зазоре, разряд от частицы и поверхностный разряд — для исследований, типовых испытаний и обучения по обслуживанию. Основные компоненты: высоковольтный трансформатор, соединительный конденсатор, конфигурируемые модули разряда и система управления с синхронными измерительными интерфейсами.

Технические параметры
Parameter — Value
Номинальное напряжение — 30kV
Номинальная ёмкость — ≤100pF
Номинальная мощность — 3kVA-20kVA
Частота испытаний — 30Hz-300Hz
Входное напряжение — 0-220V
Напряжение прибора — 0-100V
Уровень частичных разрядов — ≤1PC
Испытательное напряжение синус/сеть — 30kV/1min
Имитируемые типы разрядов — острие, частица, поверхность, воздушный зазор, подвес

Особенности

• Реалистичное моделирование: разработано для точного воспроизведения физических условий внутри распределительных устройств.
• Полный набор типов дефектов: генерирует разряды на острие, подвесные, в воздушном зазоре, от частиц и поверхностные, по-отдельности или в комбинации.
• Управляемые разряды: тип разряда, напряжение начала и гашения, а также интенсивность регулируемы для воспроизводимых испытаний.
• Поддержка множества методов обнаружения: платформа для измерений импульсного тока, УВЧ, ультразвука и переходного напряжения на заземлении.
• Синхронные измерения: встроенные блоки связи и проверок импульсного тока обеспечивают синхронное обнаружение для оценки приборов.
• Стабильные модули: многоразовые модули разряда со стабильными характеристиками.
• Визуализация: встроенный инфракрасный видеозонд для наблюдения внутреннего состояния и записи разрядов.
• Удобство эксплуатации: появление и исчезновение дефектов управляются извне устройства.
• Безопасная конструкция: система повышения напряжения и меры изоляции обеспечивают безопасную эксплуатацию.

Меры предосторожности

• Во время испытаний корпус прибора должен быть надежно заземлён.
• Не размещать посторонние предметы на панели или рядом с ней во время испытаний.
• Проверить питающее напряжение перед включением: AC 220V ±10% 50Hz.
• При замене предохранителей и аксессуаров использовать модели, указанные для прибора.
• Обеспечить защиту прибора от влаги и масла.
• Перед испытанием убедиться, что проверяемое оборудование обесточено и отключено от других под напряжением устройств.
• Перед включением установить регулятор выхода в нулевое положение.

Характеристики / технические спецификации

• Номинальное напряжение: 30kV
• Номинальная ёмкость: ≤100pF
• Номинальная мощность: 3kVA-20kVA
• Частота испытаний: 30Hz-300Hz
• Входное напряжение: 0-220V
• Напряжение прибора: 0-100V
• Уровень частичных разрядов: ≤1PC
• Испытательное напряжение синус/сеть: 30kV/1min
• Имитируемые типы разрядов: разряд на острие; разряд от частицы; поверхностный разряд; разряд в воздушном зазоре; подвесной разряд
