Введение в продукт

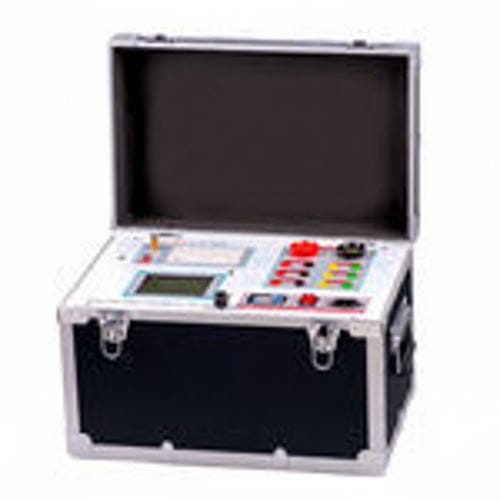

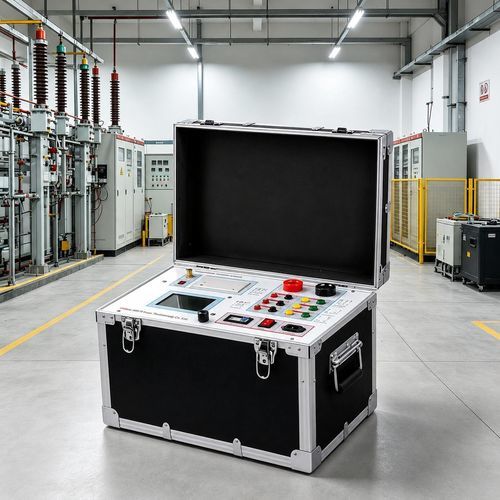

UHV-109A — портативный автономный тестер коэффициента трансформации для автоматической проверки и измерения трансформаторов тока (CT) и трансформаторов напряжения (PT) в лабораторных и полевых условиях. Устройство сочетает автоматическое определение точки искривления, формирование отчётов в соответствии со стандартами и объёмное локальное хранение данных, обеспечивает экспорт Word-отчётов по USB в один клик и сокращает время наладки.

Особенности продукта

• Поддерживает измерения CT и PT и измерение коэффициента трансформации (turns ratio)
• Соответствует GB 20840.3-2013 и GB 20840.2-2014 (ссылки на IEC)
• Автономная работа — без необходимости внешнего оборудования
• Встроенный быстрый термопринтер для мгновенной печати отчётов на месте
• Интеллектуальный удобный контроллер с большим графическим ЖК-дисплеем
• Автоматический расчёт/определение точки намагничивания (inflection/excitation turning point) CT/PT
• Автоматическая генерация кривых погрешностей 5% и 10%
• Хранение более 3000 записей тестов с защитой данных при отключении питания
• Передача данных по USB и однонажатийная генерация Word-отчёта, совместимого с ПК
• Портативная конструкция (вес ≤ 22 кг) для полевых испытаний

Характеристики / технические параметры

• Источник питания: AC 220V ±10%, 50Hz
• Выход устройства: 0 ~ 2500 Vrms, 5 kVA (максимальное настраиваемое значение 20 A)
• Высокий выходной ток: 0 ~ 1000 A
• Точность возбуждения: ≤ 0.5% (0.2% * показание + 0.3% * диапазон)
• Измерение сопротивления вторичной обмотки:
  • Диапазон: 0.1 ~ 300 Ω
  • Точность: ≤ 0.5% (0.2% * показание + 0.3% * диапазон)
• Измерение фактической вторичной нагрузки:
  • Диапазон: 5 ~ 500 VA
  • Точность: ≤ 0.5% (0.2% * показание + 0.3% * диапазон) ± 0.1 VA
• Измерение фазы (угловая разность):
  • Точность: 4 min
  • Разрешение: 0.1 min
• Точность ошибки соотношения (ratio error): 0.05%
• Измерение CT turns ratio:
  • Диапазон: ≤ 25000 A/5 A (5000 A/1 A)
  • Точность: ≤ 0.5%
• Измерение PT turns ratio:
  • Диапазон: ≤ 500 kV
  • Точность: ≤ 0.5%
• Условия эксплуатации: температура −10°C ~ 40°C; влажность ≤ 90%; высота ≤ 1000 m
• Габариты: 410 mm × 260 mm × 340 mm
• Вес: ≤ 22 kg
