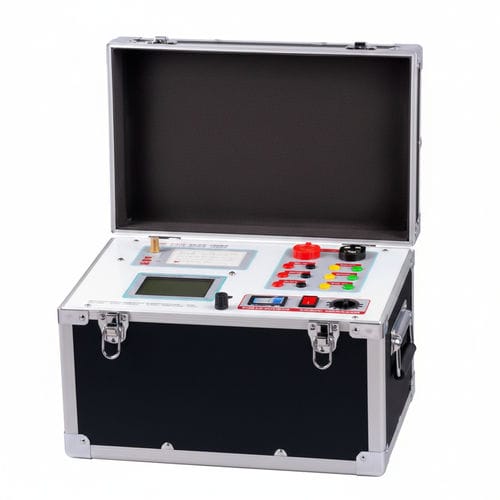

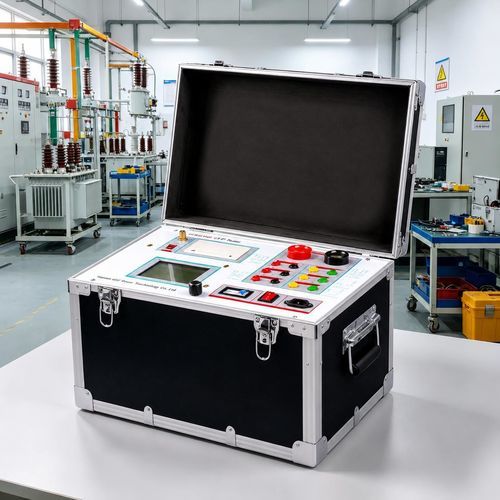

Тестер сопротивление UHV-107A

полярностидля промышленностипереносной

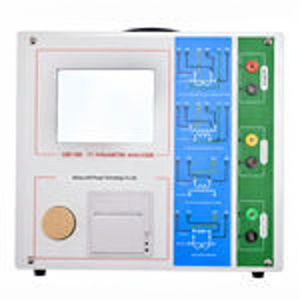

Анализатор вольт-амперный UHV-107A CT/PT — портативный полевой прибор для автоматизированного и комплексного тестирования трансформаторов тока (CT) и трансформаторов напряжения (PT) классов защиты (P-class) и измерительного класса. Прибор выполняет измерение кривой намагничивания с автоматическим определением knee-point, генерацию 5%/10% кривых погрешностей, проверку коэффициента трансформации и полярности, испытание вторичной нагрузки, а также обеспечивает печать на месте и экспорт данных.

Ключевые преимущества

• Соответствие стандартам: сертификация по GB 20840.3-2013 и IEC 60044.
• Интегрированное решение для поля: мобильный дизайн ≤22 kg, не требует внешнего оборудования.
• Печать и экспорт: встроенный микро-термопринтер (~8 с) и экспорт по USB для формирования отчетов Word/PDF.
• Высокая точность и автоматизация: AI-поддержка расчета knee-point с повторяемостью ≤0.5% и динамическая карта погрешностей для 5%/10% композитных кривых.
• Надежное хранение данных: >3 200 записей на флеш-памяти военного уровня с резервированием суперконденсатором; проверенная работа при −25°C до 55°C.
• Быстрая вводка в эксплуатацию: интуитивный графический интерфейс и пошаговый рабочий процесс для постановки CT на учёт менее чем за 15 минут.

Характеристики / технические спецификации

• Рабочее питание: AC 220V ±10%, 50 Hz.
• Выход прибора: 0 ~ 2500 V, 5 kVA (максимальная настраиваемая величина тока 20 A).
• Высокий выходной ток: 0 ~ 600 A.
• Точность возбуждения: ≤0.5% (0.2% * показание + 0.3% * диапазон).
• Измерение сопротивления вторичной обмотки — Диапазон: 0.1 ~ 300 Ω; Точность: ≤1.0% (0.4% * показание + 0.6% * диапазон).
• Измерение реальной вторичной нагрузки — Диапазон: 5 ~ 500 VA; Точность: ≤0.5% (0.2% * показание + 0.3% * диапазон) ± 0.1 VA.
• Измерение фазы (угловая разность) — Точность: ±4 мин; Разрешение: 0.1 мин.
• Точность сравнения (contrast): 0.05%.
• Измерение коэффициента трансформации CT — Диапазон: ≤25000 A/5 A (5000 A/1 A); Точность: ≤0.5% (0.2% * показание + 0.3% * диапазон).
• Измерение коэффициента трансформации PT — Диапазон: ≤500 kV; Точность: ≤0.5% (0.2% * показание + 0.3% * диапазон).
• Рабочая среда — Температура: −10℃ ～ 40℃; Влажность: ≤90%; Высота: ≤1000 m.
• Габариты: 410 мм × 260 мм × 340 мм.
• Масса: ≤22 kg.
