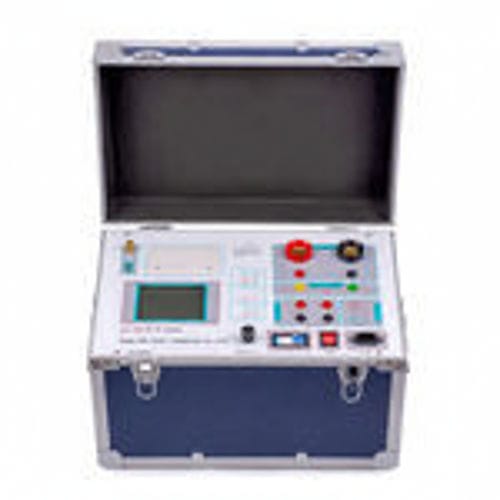

Анализатор для электросети UHV-103для лабораторийдля испытанийнапряжения
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Область применения
- для лабораторий, для электросети, для испытаний
- Измеряемая величина
- напряжения
- Конфигурация
- переносной
- Режим использования
- автоматический
- Другие характеристики
- с регистратором данных, для сбора данных, со встроенным принтером
Описание
Обзор
Ключевые характеристики
Технические характеристики
Данные и отчёты
Применение
- Автоматический тестер для защитных и метрологических трансформаторов тока (CT) и трансформаторов напряжения/потенциала (PT) до 35 кВ, пригодный для лабораторных и полевых испытаний.
- Однокорпусная конструкция, интегрирующая возбуждение, измерение, печать и хранение данных для выездных проверок.
Ключевые характеристики
- Поддерживает тестирование CT и PT (защита и метрология).
- Соответствует требованиям GB 20840.3-2013, GB 20840.2-2014 и сопутствующих стандартов.
- Все элементы тестирования выполняются без внешнего вспомогательного оборудования.
- Встроенный микро‑быстрый принтер для печати результатов на месте.
- Интеллектуальный контроллер и простой режим управления.
- Большой ЖК‑экран с графическим интерфейсом отображения.
- Автоматическое определение значения точки перегиба возбуждения CT/PT в соответствии с нормативами.
- Автоматическая генерация кривых погрешностей 5% и 10%.
- Память для 3000 наборов тестовых данных с сохранением после отключения питания.
- Поддержка передачи данных на USB‑накопитель; данные читаются на стандартном ПК и могут быть оформлены в WORD‑отчёт.
Технические характеристики
- Модель: UHV-103.
- Питание: AC 220 V ±20 V, 50–60 Hz.
- Форма выходного сигнала прибора: синусоида.
- Выходное напряжение возбуждения (одна машина): 0–1000 V.
- Выходной ток возбуждения (регулируемый): 0–20 A.
- Выходной ток для проверки коэффициента трансформации: 0–600 A.
- Диапазон измерения коэффициента CT: 5 ～ 25 000 A / 5 A (поддержка 5000 A / 1 A).
- Диапазон измерения PT (T): 1 ～ 500 kV.
- Погрешность / Точность: ≤ 0,5 % (0,2 % * Показание + 0,3 % * Диапазон).
- Рабочая температура: −10 ℃ ～ +40 ℃.
- Относительная влажность: < 90 % RH.
- Высота эксплуатации: ≤ 1000 м.
- Габариты (Д × Ш × В): 450 × 280 × 260 мм.
- Масса: ≤ 30 кг.
Данные и отчёты
- Встроенная память до 3000 наборов тестовых данных с сохранением после выключения питания.
- Передача данных через USB‑накопитель для удобного чтения на ПК.
- Данные совместимы со стандартным ПО ПК; поддерживается формирование отчётов в WORD.
- Встроенный микро‑быстрый принтер для моментальной распечатки результатов на месте.
Применение
- Лабораторные и полевые испытания защитных и метрологических CT и PT (≤35 kV).
- Портативная конструкция и интегрированные функции для эффективной проверки и обслуживания на месте.
ВИДЕО
Каталоги
UHV-103 CT PT Analyzer -Catalog
3 Страницы
