Тестер магнитное поле UHV-105

высокого напряженияимпульса токадля трансформатора

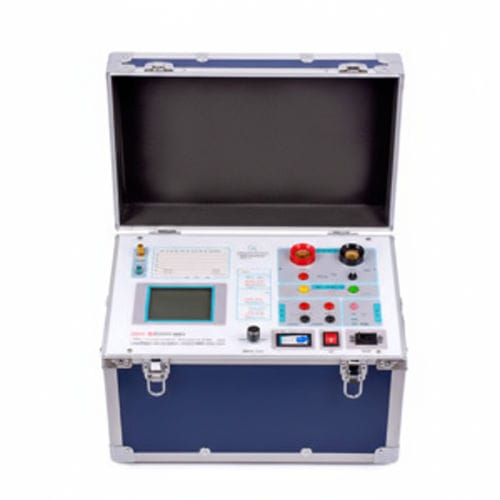

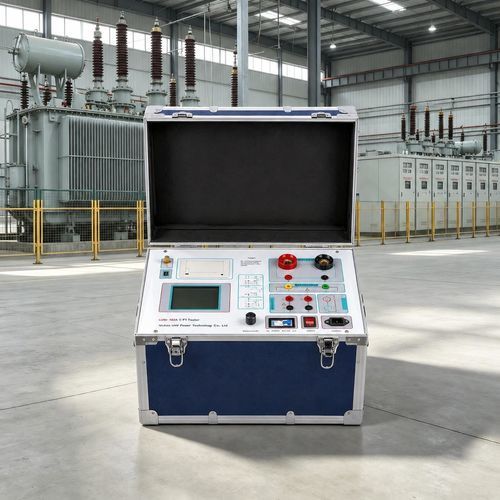

Комплексный тестер UHV-105 CT PT — портативный полевой прибор для поверки трансформаторов тока (CT) и напряжения/потенциала (PT) класса P, спроектированный для выполнения полного набора проверочных испытаний с интегрированной записью данных и печатью. Оснащён ЖК‑дисплеем, встроенным мини‑принтером для печати на месте, экспортом данных по USB и простой эксплуатацией.

Особенности и преимущества

• Соответствие стандартам: соответствует требованиям GB 20840.3-2013 и GB 20840.2-2014 для профессиональной поверки CT/PT.
• Полное решение для испытаний: выполняет все перечисленные пункты проверки автономно, без внешних устройств.
• Печать на месте: встроенный высокоскоростной микро‑принтер обеспечивает немедленную печать результатов.
• Интеллектуальное управление: удобная работа через контроллер с графическим интерфейсом.
• Визуализация: крупный ЖК‑экран для отображения данных и графиков.
• Автоматические расчёты: автоматическое определение точки перегиба (knee point) по нормативам.
• Построение кривых погрешностей: автоматическая генерация кривых погрешности 5% и 10% для анализа соответствия.
• Надёжное хранение данных: хранение до 3 000 записей с защитой при потере питания.
• Перенос данных: интерфейс USB для выгрузки данных и формирования отчётов (Word).
• Компактный форм‑фактор, оптимизированный для выездных работ.
• Защита: множественные средства защиты для оборудования и оператора.

Функции

• Трансформатор тока (CT):
  • Кривая намагничивания (характеристика возбуждения)
  • Испытание коэффициента трансформации
  • Проверка полярности
  • Построение кривых погрешности 5% и 10%
  • Ввод/инъекция тока
  • Размагничивание (Degauss)
  • Испытание на выдерживание переменного тока промышленной частоты
  • Автоматический расчёт значения knee point
• Трансформатор напряжения (PT):
  • Испытание характеристик возбуждения
  • Испытание коэффициента трансформации
  • Проверка полярности
  • Испытание на выдерживание напряжения промышленной частоты
  • Размагничивание (Degauss)
  • Автоматический расчёт knee point

Характеристики / технические спецификации

• Питающее напряжение: AC 220V ±20V, 50–60Hz
• Форма выходного сигнала: синусоида
• Выходное напряжение для проверки характеристики возбуждения: 0–1200 V
• Диапазон выходного тока возбуждения: 0–20 A
• Выходной ток для испытания коэффициента трансформации: 0–1000 A
• Диапазон измерения коэффициента CT: 5–25000 A/5 A (5000 A/1 A)
• Диапазон измерения коэффициента PT: 1–500 kV
• Погрешность измерений: ≤ 0,5% (0,2% * показание + 0,3% * диапазон)
• Рабочая температура: -10℃ ~ +40℃
• Относительная влажность: < 90% RH
• Высота над уровнем моря: ≤ 1000 m
• Габариты (Д×Ш×В): 450 × 280 × 260 мм
• Масса: ≤ 30 Kg
• Хранение данных: до 3 000 записей с защитой при отключении питания
• Интерфейсы: встроенный мини‑принтер; поддержка USB‑накопителя для выгрузки данных и формирования отчётов
