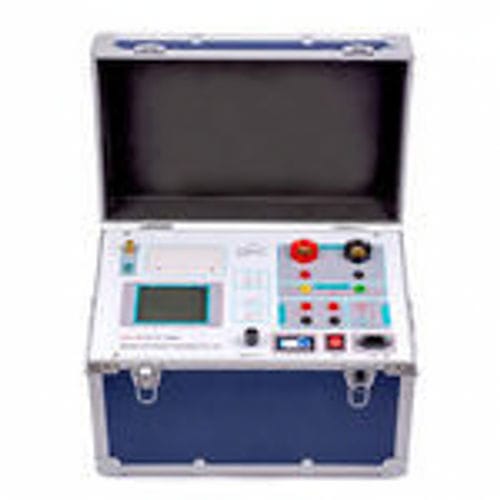

Тестер напряжения UHV-107

высокого напряженияизоляцииполярности

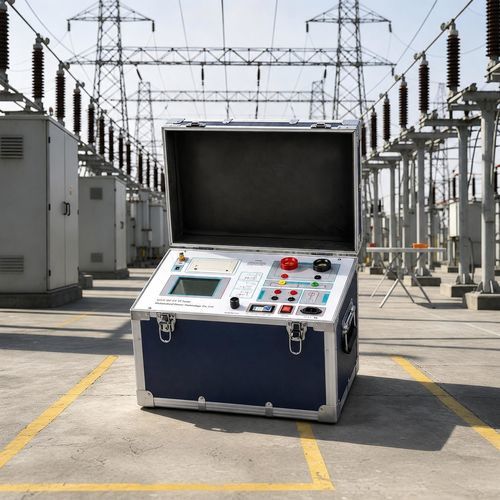

Вольт-амперный тестер UHV-107 предназначен для автоматического тестирования трансформаторов тока (КТ) класса защиты и измерения, а также трансформаторов напряжения (ПТ); подходит для лабораторных и полевых испытаний.

Ключевые особенности

• Универсальная работа «всё в одном» — выполняет кривые возбуждения, измерение коэффициента трансформации, проверку полярности, размагничивание, построение кривых ошибок 5%/10%, проверку вторичной нагрузки и испытание на выдерживание переменного тока без внешнего оборудования.
• Автоматизированный анализ — автоматическое определение knee-point (точки перегиба) возбуждения и построение кривых ошибок 5%/10%.
• Интуитивный интерфейс — интеллектуальный контроллер с крупным графическим ЖК-дисплеем для упрощённой работы.
• Моментальная печать результатов — встроенный микротермический принтер для получения отчётов на месте испытаний.
• Управление данными — хранит до 3 000 наборов испытаний с питанием от батареи и поддерживает экспорт по USB для формирования Word-отчётов на стандартных ПК.
• Оптимизированная для поля конструкция — компактный переносной корпус, удобный для полевых испытаний.

Характеристики / спецификации

• Рабочее питание: AC 220V ±10%, 50Hz
• Выход аппарата (напряжение/ток): 0 ~ 2500 V (пиковое значение, до 20 A). Примечание: 0–5 A = истинное значение; >5 A до 20 A = вычисляемое значение.
• Максимальный выходной ток: 0 ~ 600 A
• Точность измерения возбуждения: ≤ 1.0% (0.5% × показание + 0.5% × диапазон)
• Диапазон измерения коэффициента КТ: ≤ 3000 A/1 A (эквивалент 15000 A/5 A)
• Точность коэффициента КТ: ≤ 0.5%
• Диапазон измерения коэффициента ПТ: ≤ 500 kV
• Точность коэффициента ПТ: ≤ 0.5%
• Условия эксплуатации — Температура: −10 ℃ ~ 40 ℃; Влажность: ≤ 90%; Высота: ≤ 1000 m
• Габариты: 410 mm × 260 mm × 340 mm
• Масса: ≤ 25 kg
