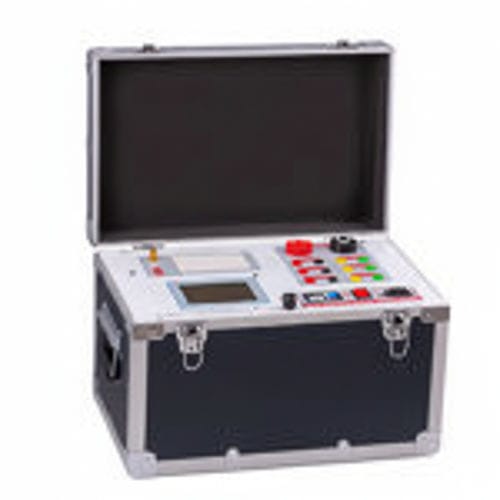

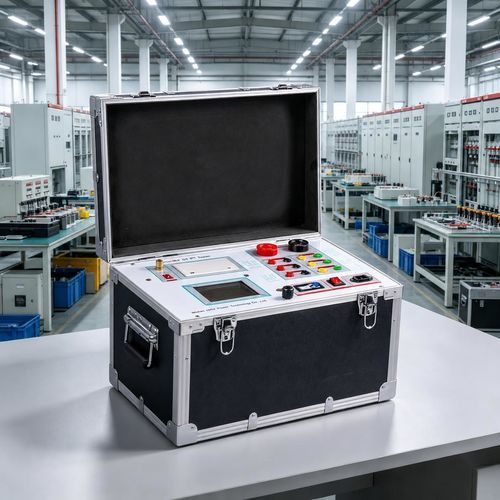

Анализатор для электросети UHV-105A

для испытанийнапряженияпереносной

Портативный тестер характеристик CT/PT UHV-105A предназначен для выездной проверки защитного класса трансформаторов тока (CT) и напряжения (PT). Устройство объединяет измерение характеристики возбуждения (knee-point/насыщение), проверки коэффициента трансформации и полярности, проверки нагрузки и изоляции, печать отчётов на месте и экспорт данных по USB для упрощения полевых работ.

Ключевые особенности

• Портативный корпус, рассчитан на выездные работы, компактная конструкция и удобная транспортировка.
• «Умный» контроллер с интегрированным ЖК-дисплеем для управления испытаниями и отображения результатов.
• Встроенный микро-принтер для мгновенных полевых отчётов.
• Энергонезависимая память с батарейным резервированием для до 3 000 наборов испытаний.
• USB-вывод для генерации отчётов (Word) на ПК и дальнейшей обработки данных.

Функции

• Трансформатор тока (CT)
  • Измерение кривой намагничивания / характеристики возбуждения (определение knee-point и насыщения).
  • Тест коэффициента трансформации (turns/ratio) и проверка точности.
  • Проверка полярности.
  • Построение кривых погрешности 5% и 10%.
  • Инжекция тока для проверки коэффициента/точности, режим FAST TEST.
  • Испытание вторичной обмотки оппределением стойкости к переменному току сетевой частоты.
  • Автоматический расчёт значения knee-point возбуждения.
  • Испытание при фактической вторичной нагрузке (burden) и измерение сопротивления.
• Трансформатор напряжения (PT)
  • Испытание возбуждающей характеристики.
  • Тест коэффициента трансформации.
  • Проверка полярности.
  • Испытание на выдерживание (сетевой частоты) вторичной обмотки.
  • Измерение сопротивления и расчёт knee-point.
  • Испытание при фактической вторичной нагрузке.

Технические характеристики

• Рабочее питание: AC 220 V ±20 V, 50–60 Hz.
• Форма выходного сигнала: синусоида.
• Выходное напряжение для испытания характеристики возбуждения: 0–1200 V.
• Диапазон задаваемого тока возбуждения: 0–20 A.
• Выходной ток для испытания коэффициента трансформации: 0–1000 A.
• Диапазон измерения коэффициента CT: 5–25000 A / 5 A (5000 A / 1 A).
• Диапазон измерения коэффициента PT: 1–500 kV.
• Диапазон нагрузки: 5–500 VA.
• Диапазон измерения сопротивления: 0,1–300 Ω.
• Погрешность: ≤ 0.5% (0.3% × Reading + 0.2% × Range).
• Рабочая температура: -10 ℃ до +40 ℃.
• Относительная влажность: < 90% RH.
• Высота над уровнем моря: ≤ 1000 m.
• Габариты (Д × Ш × В): 450 × 350 × 350 mm.
• Масса: ≤ 28 kg.
