Анализатор для электросети UHV-109

для лабораторийдля испытанийполяризации

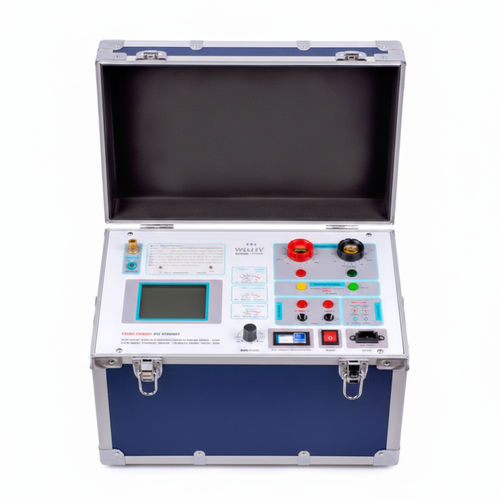

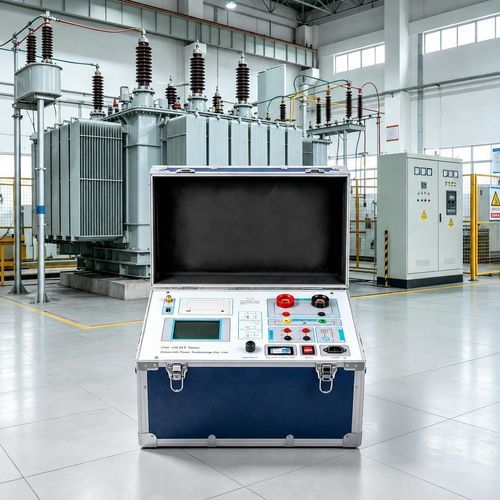

Тестер полярности CT/PT UHV-109 — портативный автоматизированный прибор для проверки защитных (P-class) и измерительных трансформаторов тока (CT) и трансформаторов напряжения (PT) в лабораторных и полевых условиях.

Ключевые особенности

• Автоматическая проверка полярности и характеристик CT и PT (все испытания выполняются одним устройством без внешних вспомогательных приборов).
• Соответствует требованиям GB 20840.3-2013, GB 20840.2-2014 и связанным стандартам IEC/GB.
• Автоматическое определение точки перегиба возбуждения (knee-point) и автоматическая генерация кривых погрешности 5% и 10%.
• Встроенный быстрый термопринтер для печати результатов на месте.
• Интеллектуальный контроллер и крупный графический ЖК-экран для удобства эксплуатации в полевых условиях.
• Встроенная резервируемая память для более чем 3 000 записей тестов; данные сохраняются при отключении питания.
• Поддержка экспорта на USB и генерации Word-отчётов одним кликом на стандартном ПК для документирования и сертификации.
• Компактная и портативная конструкция, пригодна для лабораторных и полевых испытаний.

Технические характеристики

• Сеть питания: AC 220V ±10%, 50 Hz.
• Выход прибора (напряжение): 0 ~ 2500 V (ограничение тока настраиваемое, макс. 20 A).
• Выход большой силы тока: 0 ~ 1000 A.
• Точность измерения возбуждения: ≤ 0.5% (0.3% × показание + 0.2% × диапазон).
• Диапазон измерения коэффициента трансформации CT: ≤ 5000 A/1 A (25 000 A/5 A); точность коэффициента CT: ≤ 0.5%.
• Диапазон измерения коэффициента PT: 5 ~ 220 kV; точность коэффициента PT: ≤ 0.5%.
• Рабочая среда: температура −10 ℃ … 40 ℃; влажность ≤ 90%; высота над уровнем моря ≤ 1000 m.
• Габариты: 410 mm × 260 mm × 340 mm.
• Масса: ≤ 25 kg (в описании также указана портативная масса ≤ 22 kg).
