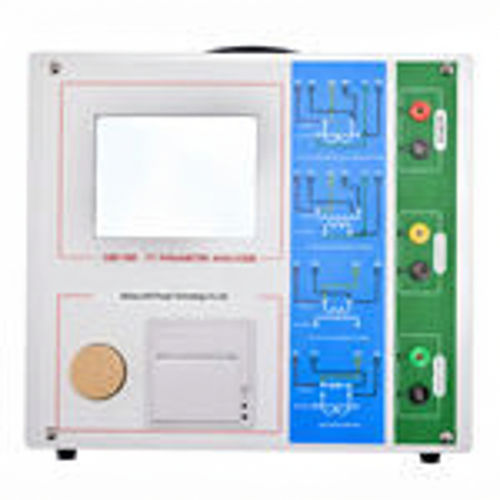

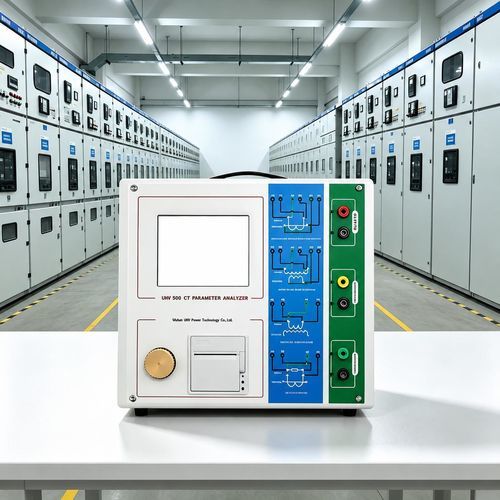

Анализатор для электросети UHV-300 CT PT

для сетейпромышленныйэлектрическое сопротивление

Анализатор вольт-амперных характеристик UHV-300 CT PT — профессиональный прибор для испытаний трансформаторов тока (CT) и напряжения (PT) в энергосекторе, основанный на высокопроизводительных DSP и ARM и современных технологиях производства. Предназначен для измерения характеристик возбуждения (вольт-ампер), коэффициента трансформации, полярности, сопротивления вторичной обмотки, вторичной нагрузки, ошибки коэффициента и погрешности фазового угла, с автоматизированным анализом параметров CT/PT.

Основные возможности

• Полнофункциональное тестирование для типов ТТ (защитные, измерительные, TP): характеристики возбуждения, коэффициент трансформации, полярность, сопротивление вторичной обмотки, вторичная нагрузка, ошибка коэффициента и погрешность фазового угла; также применимо к тестам возбуждения ПТ.
• Автоматический расчёт и отображение параметров CT/PT: напряжение/ток колена, кривая погрешности 10% (5%), Accuracy Limit Factor (ALF), фактор безопасности прибора (FS), вторичная постоянная времени (Ts), коэффициент остаточной намагниченности (Kr), определение насыщенных/ненасыщенных индуктивностей.
• Соответствие стандартам IEC60044-1 и IEC60044-6 для CT/PT.
• На базе передовой теории низкочастотного тестирования — возможность тестирования точки перегиба CT до 30 kV (в зависимости от конфигурации).
• Хранение данных: энергонезависимая память до 2000 наборов тестовых данных; экспорт по USB/U-диску на ПК; программное обеспечение для анализа и генерации отчетов в Word.
• Простота эксплуатации: выполнение основных тестов CT (сопротивление, возбуждение, коэффициент, полярность) одной кнопкой; единая схема подключения для большинства тестов.
• Портативная конструкция: масса прибора ≤ 9 кг, подходит для полевых работ.

Псевдонимы / альтернативные названия

• Тестер CT/PT
• CT вольт-амперный тестер
• Тестер характеристик CT
• CT анализатор

Характеристики / технические спецификации

• Цель тестирования: защитный трансформатор тока (CT)
• Выход: 0–180 Vrms, 12 Arms, 36 A (пик)
• Точность измерения напряжения: ±0,2 %
• Измерение коэффициента трансформации CT — Диапазон: 1–30000; Точность: ±0,2 %
• Измерение коэффициента PT — Диапазон: 1–10000; Точность: ±0,2 %
• Измерение фазы — Разрешение: 0,5 мин.; Точность: ±5 мин.
• Измерение сопротивления вторичной обмотки — Диапазон: 0–300 Ом; Точность: 2% ± 2 мОм
• Измерение нагрузки переменного тока — Диапазон: 0–300 ВА; Точность: 2% ± 0,2 ВА
• Входное напряжение питания: AC 220 V ±10%, 50 Hz
• Рабочая среда: температура -10 ℃ до 50 ℃, относительная влажность ≤ 90%
• Габариты и вес: 340 × 300 × 150 мм; масса ≤ 9 кг
