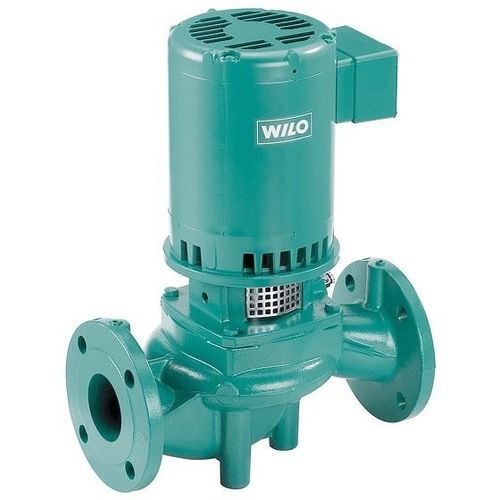

Центробежный насос VeroLine-IPL

для водыс электродвигателемстационарный

Наименование
Серия VeroLine-IPL — фланцевая inline центробежная насосная установка, одноступенчатая, с длинным муфтовым соединением и механическим уплотнением. Фланцы 1.5"–3"; варианты двигателей для 2 и 4 полюсов. Макс. расход: 400 GPM; макс. напор: 65 ft.

Краткие особенности

• Интегрированная направляющая всасывания (у больших типоразмеров)
• Опорные лапы насоса с отверстиями и резьбой для упрощённого монтажа
• Фланцы ANSI Class 125 с выступающей поверхностью (250# опция)
• Отводы для манометров 1/4" на всасывании и нагнетании
• Подъёмные уши для транспортировки

Примеры моделей (выдержка)
Обозначение | Полюса | Фланец | Тип уплотнения | L0 | P2 | Артикул
IPL 1.5 16/80-4 1-115/230V | 4 | 1.5" ANSI Class 125 | Q1Q1X4GG | 12.99 in | 0.33 hp | 2705365
IPL 2 18/125-4 1-115/230V | 4 | 2" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 0.50 hp | 2705369
IPL 2.5 23/240-4 1-115/230V | 4 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 1.00 hp | 2705375
IPL 2.5 50/260-2 1-115/230V | 2 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 2.00 hp | 2705042
IPL 3 20/300-4 1-115/230V | 4 | 3" ANSI Class 125 | Q1Q1X4GG | 15.00 in | 1.00 hp | 2705381
IPL 3 56/400-2 3-208-230/460V | 2 | 3" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 3.00 hp | 2705047

Конструкция
Одноступенчатая inline конструкция, фланцевое присоединение, длинное сцепление, механическое торцевое уплотнение; доступна версия с сухим ротором для моторного исполнения.

Применение

• Системы отопления горячей водой
• Кондиционирование и холодные водяные системы
• Замкнутые контуры охлаждения
• Промышленные циркуляционные установки
• Солнечные и геотермальные системы

Оснащение / Функции

• Соединение с двигателем через однопольную муфту (one-piece coupling)
• Стандартные двигатели Baldor по NEMA
• Отводы для манометров и точки подъёма в стандартной комплектации

Расшифровка обозначения
Пример: IPL 1.25-21/50-2 = IPL (inline насос) | 1.25 = подключение в дюймах | 21 = макс. напор (ft) | 50 = макс. расход (US gpm) | 2 = число полюсов (4 = 1750 об/мин, 2 = 3500 об/мин)

Технические данные

• Стандарт: TEFC двигатели (ODP по запросу)
• Температура рабочей жидкости: -10°C … 120°C
• Макс. температура окружающей среды: 40°C
• Электропитание: 1~115/230 V; 3~208-230/460/575 V
• Фланцы: 1.5"–3" с отводами 1/4" для манометров
• Макс. рабочее давление: обычно 10 bar (145 PSI), см. паспорт

Материалы

• Корпус: чугун (катадфорезное покрытие)
• Рабочее колесо: инженерный композит
• Вал (stub shaft): нержавеющая сталь
• Механическое уплотнение: тип Q1Q1X4GG (пример)

Комплектация

• Насос и двигатель (возможно поставка только насосного конца)
• Инструкция по установке и эксплуатации
