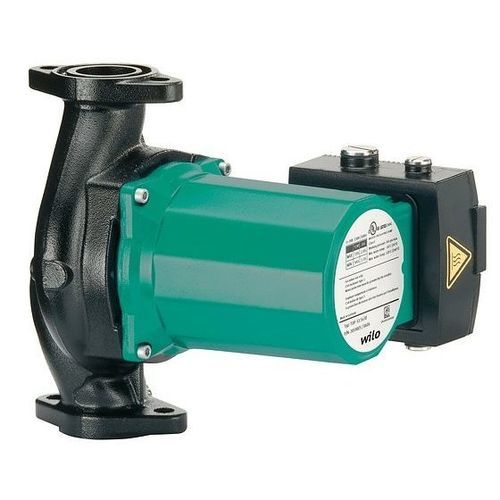

Центробежный насос TOP-S series

для водыэлектрическийстационарный

Краткое описание

• Без механического уплотнения
• Тихая, малотребовательная к обслуживанию циркуляционная насосная группа с мокрым ротором
• Двухскоростная работа на всех напряжениях
• Автоматическое вентилирование
• Покрытие катофорезом для защиты от коррозии
• Прочный литой алюминиевый электрический корпус
• Короткая длина фланец–фланец

Конструкция
Одноступенчатый насос с мокрым ротором, с фланцевым или резьбовым соединением. Две предвыбираемые ступени вращения для ручной регулировки производительности. Компактная гидравлическая длина и корпус с KTL-покрытием для повышения коррозионной стойкости.

Применение

• Системы горячего водяного отопления всех типов
• Закрытые охлаждающие контуры
• Системы кондиционирования
• Промышленные циркуляционные установки
• Солнечные и геотермальные установки
• Смеси вода/гликоль до 50 %
• Макс. расход: 290 GPM
• Макс. напор: 70 ft

Оснащение / функции

• Две предвыбираемые ступени для регулировки производительности
• Фланцы насоса: 2-винтовые овальные 1 ¼" и 1 ½" – 4-винтовые 2" – 4-винтовые 3" 125# ANSI с выступающей плоскостью
• Корпус насоса с катофорезным покрытием
• Тепловая защита двигателя; индикаторы питания и обратного вращения (для трехфазных)
• Двусторонний ввод кабеля для облегчения монтажа

Расшифровка кода типа
Примеры и значение:

TOP-S 2x25 → TOP = циркуляционный насос, -S = стандартный насос, 2 = присоединение в дюймах (пример), 25 = напор 25 ft

Варианты продукта (таблица выбора)
Количество результатов: 60

Таблица (столбцы)
Обозначение продукта | Присоединение насоса | Подключение к сети | Штук на поддоне | Макс. рабочее давление | Номер артикула
TOP-S 1.5X20 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067547
TOP-S 1.5X20 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067548
TOP-S 1.5X20 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067549
TOP-S 1.5X30 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067550
TOP-S 1.5X30 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067551
TOP-S 1.5X30 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067552

Комплектация

• Насос
• Фланцевые уплотнения
• Руководство по монтажу и эксплуатации

Опции

• Помпы 3~400V: двигатель с внутренней защитой или с интегрированной защитой; лампа общей ошибки и контакт для сигнала общей ошибки (в зависимости от типа); индикатор направления вращения
• Помпы 1~230V: двигатель с внутренней защитой или полная защита двигателя в сочетании с реле Wilo

Материалы

• Корпус насоса: серый чугун или бронза с KTL-покрытием
• Рабочее колесо: инженерный композит (PP - 50 % стекловолокно)
• Вал: нержавеющая сталь
• Подшипник: металлографит

Технические характеристики

• Питание: 1~115/230 V, 60 Hz / 3~208/230/460 и 575 V, 60 Hz (в зависимости от типа)
• Температура среды: -14 °F до +248 °F (-10 °C до +120 °C)
• Макс. расход: до 290 GPM
• Макс. напор: до 70 ft
• Макс. рабочее давление: 145 PSI (10 бар)
