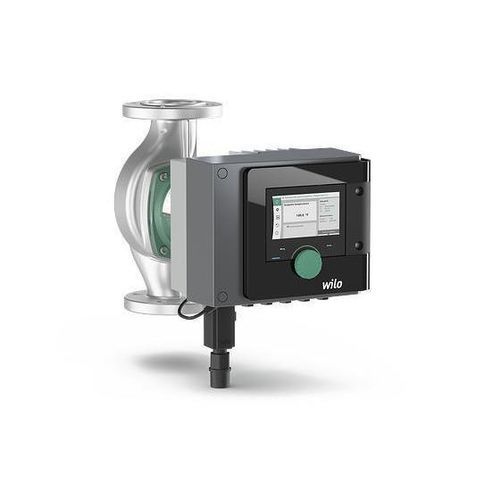

Центробежный насос Stratos MAXO-Z series

для питьевой водыс бесщеточным мотором пост. токастационарный

Краткое описание
Умный высокоэффективный циркуляционный насос с мокрым ротором, разработанный для циркуляции горячей воды в больших зданиях с системой управления зданием. Объединяет характеристики Stratos MAXO и корпус из нержавеющей стали; материал обеспечивает износостойкость и высокую гигиеничность для перекачивания питьевой воды.

Основные преимущества

• Интуитивное управление: прикладная настройка через мастер настройки в сочетании с новым графическим дисплеем и кнопкой управления (технология «зеленой кнопки»).
• Максимальная гигиеничность питьевой воды и энергоэффективность благодаря интеллектуальной функции регулировки T-const.
• Оптимальное поддержание гигиеничности: распознавание термической дезинфекции.
• Современные коммуникационные интерфейсы (включая Bluetooth) для подключения к мобильным устройствам и объединения насосов в сеть через Wilo Net.
• Удобство электромонтажа: эргономичная клеммная коробка и оптимизированный Wilo-Connector.

Применение
Циркуляционные системы горячего водоснабжения, любые системы водяного отопления, системы кондиционирования и замкнутые контуры охлаждения, промышленные циркуляционные установки. Подходит для радиаторов, напольного и потолочного отопления, нагревателей воздуха, гребёнок, теплообменников и комбинированных схем нагрева/охлаждения.

Таблица изделий (обзор)
Обозначение изделия | Присоединение к трубопроводу | Подключение к сети | Масса брутто приблиз. | Количество на палету | Максимальное рабочее давление | Артикульный номер
Stratos MAXO-Z 1.25x3-25 145PSI1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0,48 фунт | 8 | 145 фунт/кв. дюйм | 2164623
Stratos MAXO-Z 1.25x3-35 145PSI1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0,72 фунт | 8 | 145 фунт/кв. дюйм | 2164624
Stratos MAXO-Z 3x3-40 145PSI | 3" ANSI Class 125 | 1~230-240 V, 50/60 Hz | 1,41 фунт | 8 | 145 фунт/кв. дюйм | 2164626
Stratos-MAXO Z 2x3-35 145PSI | 2.00" | 1~230-240 V, 50/60 Hz | 0,85 фунт | 8 | 145 фунт/кв. дюйм | 2164625

Способы регулирования

• Постоянная частота вращения (режим управления)
• Δp-c — постоянный перепад давления
• Δp-v — переменный перепад давления
• Dynamic Adapt plus — динамическая адаптация производительности
• T-const. — постоянное регулирование температуры
• ΔT — регулирование перепада температуры
• Константа Q — постоянное регулирование расхода
• Multi-Flow Adaptation — определение суммарного расхода для питания вторичных насосов
• Пользовательский ПИД-регулятор

Опциональные функции и автоматические режимы

• Q-Limitmax / Q-Limitmin — ограничение максимального/минимального расхода
• No-Flow Stop — отключение при отсутствии потока
• Автоматическое ночное понижение
• Регулирование точки пессимума (Δp-c с внешним датчиком)
• Опознавание термической дезинфекции
• Переменная крутизна характеристики Δp-v
• Плавный пуск, автоматические процедуры устранения неисправностей, полная защита электродвигателя

Управление, входы/выходы и коммуникации

• Bluetooth-интерфейс для беспроводного обмена данными и дистанционного управления со смартфона/планшета.
• Modbus RTU (через RS485) посредством модуля Wilo CIF Modbus RTU.
• BACnet MS/TP (через RS485) посредством модуля Wilo-CIF BACnet MS/TP.
• Wilo Net — управление парами насосов, связывание нескольких насосов и дистанционное регулирование через шлюз.
• 2 аналоговых входа (0–10 В, 2–10 В, 0–20 мА, 4–20 мА, PT1000) для датчиков температуры/Δp/пользовательских сигналов.
• 2 цифровых входа для беспотенциальных управляющих сигналов с настраиваемыми функциями (Ext. OFF, Ext. MIN/ MAX, РУЧНО, блокировка клавиш, переключение нагрев/охлаждение и т. д.).

Оснащение и комплект поставки

• Корпус насоса из нержавеющей стали.
• Графический дисплей высокого разрешения с «зеленой кнопкой» и дополнительными кнопками.
• Интегрированные коммуникационные интерфейсы и опциональный разъём модулей CIF.
• 5 кабельных вводов для подключения интерфейсов коммуникации.
• Встроенный температурный датчик в корпусе насоса.
• Оптимизированный Wilo-Connector с адаптером для подключения ½ NPT для источника питания.
• В комплекте: насос, Wilo-Connector, 5 кабельных вводов M16 x 1,5, уплотнение для фланцев 1.25" и 2", инструкция по монтажу и эксплуатации.

caractéristiques / spécifications techniques

• Допустимый диапазон температур: питьевая вода (до 3,57 ммоль/л): 32 °F (0 °C) до 176 °F (+80 °C); вода систем отопления: от 14 °F (-10 °C) до 230 °F (+110 °C).
• Подключение к сети: 1~115 В, 50/60 Гц (в зависимости от типа); 1~230–240 В, 50/60 Гц.
• Класс защиты: Тип 2.
• Фланцевые присоединения: 1.25", 2" и 3".
• Максимальное рабочее давление: 145 фунт/кв. дюйм (PSI).
• Класс нагревостойкости изоляции: F.
• Электромагнитная совместимость: создаваемые помехи и помехозащищённость согласно EN 61800-3 (жилая зона C1 / промышленная зона C2).
• Материалы: корпус — нержавеющая сталь; теплоизоляция — полипропилен; рабочее колесо — синтетический материал; вал — нержавеющая сталь; подшипники — графит.
• Сигнализация/индикация: графический дисплей с индикацией режима работы/ошибок/предупреждений; светодиодная индикация состояния и коммуникации; SSM и SBM — беспотенциальные контакты для внешней сигнализации.
