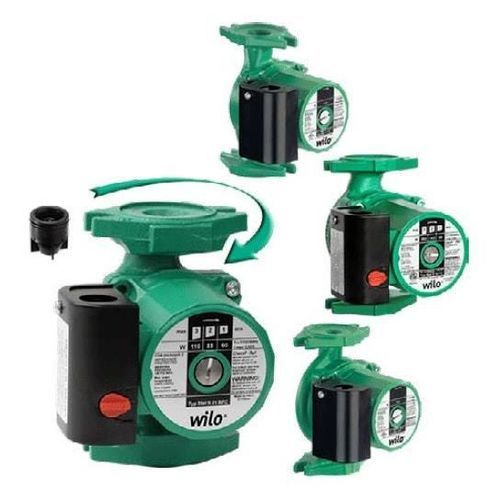

Циркулятор РЧ Star series

Краткое описание
Циркуляционный насос с мокрым ротором для систем отопления, промышленных циркуляционных установок, систем подачи холодной воды и кондиционирования. Возможно исполнение с соединением для воздушного клапана (RSL) и выбором ступеней частоты вращения для согласования мощности.

Ключевые особенности

• Применение для монтажа с горизонтальным расположением вала; клеммная коробка в положении 3‑6‑9‑12 часов
• Три предварительно выбираемые ступени частоты вращения для адаптации нагрузки
• Ручной выбор трёх ступеней частоты вращения
• Корпус насоса с отливом под ключ
• Мотор, устойчивый к токам блокировки (защита мотора не требуется)
• Двухсторонний ввод кабеля для простоты монтажа
• Быстрое и удобное электроподключение при помощи пружинных клемм

Расшифровка наименования
Star-RS 25/4 — пример обозначения
Star-RS — стандартный насос
L — соединение для воздушного клапана
25 — номинальный внутренний диаметр Rp
4 — макс. напор в м

Таблица изделий (обозначение | присоединение к трубопроводу | подключение к сети | количество на палету | макс. рабочее давление | артикул)
Star 17FX 1-115V | 1.5" HV Flange | 1~115 V, 60 Hz | 68 | 140 фунт на кв. дюйм | 4100870
Star 30F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 78 | 140 фунт на кв. дюйм | 4095807
Star 32F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 100 | 140 фунт на кв. дюйм | 4090770
Star S 21F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 фунт на кв. дюйм | 4105032
Star S 21FX 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 фунт на кв. дюйм | 4090765
Star S 21 RFC 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 фунт на кв. дюйм | 4171560
Star S 21 ZFX 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 фунт на кв. дюйм | 4190427
Star S 33 FC 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 фунт на кв. дюйм | 4190420
Star S 33 FC 1-230V | 0.75"-1.5" Two Bolt Flange | 1~230 V, 60 Hz | 96 | 140 фунт на кв. дюйм | 2763362
Star S 33 FC+ 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 фунт на кв. дюйм | 4219821
Star S 33 ZF 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 100 | 140 фунт на кв. дюйм | 2760525

Материалы

• Корпус насоса: серый чугун (EN‑GJL‑200)
• Рабочее колесо: пластмасса (PP - 40% GF)
• Вал: нержавеющая сталь (X40 Cr13)
• Подшипники: металлографит

Комплект поставки

• Насос
• Уплотнения
• Инструкция по монтажу и эксплуатации

Опции

• Ventilation pump Star‑RSL 25/6 с автоматическим подключением вентиляции
• Специальные исполнения 25/4 и 25/6: общая длина 130 мм (чугун) или 180 мм (красная бронза)

Характеристики / спецификации технические

• Диапазон рабочей температуры: от -10° C до +110° C
• Подключение к сети: 1~230 В, 50 Гц (варианты 1~115 V, 60 Hz указаны в табличных вариантах)
• Степень защиты: IP44
• Номинальные внутренние диаметры: Rp 1/2, Rp 1 или Rp 1 1/2
• Максимальное рабочее давление: 10 бар
