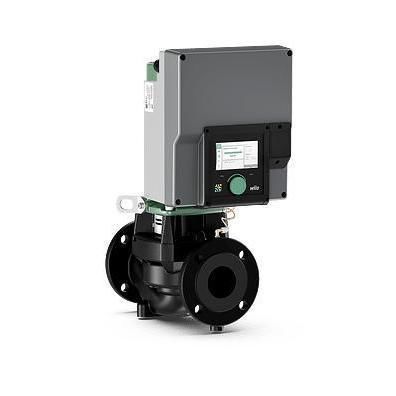

Центробежный насос Stratos GIGA2.0-I series

для водыэлектрическийстационарный

Краткое описание
Высокоэффективный линейный насос с сухим ротором для систем отопления, кондиционирования и охлаждения в больших зданиях. Рекомендуется для перекачивания значительных объемов воды под большим напором. Оснащён множеством интерфейсов для управления несколькими насосами, интеграции в системы автоматизации зданий и современными опциями мобильного доступа через Wilo-Smart Connect.

Ключевые преимущества

• Локальная настройка и управление через мобильные устройства по Bluetooth и мультинасосное управление через Wilo Net.
• Аналоговые и цифровые интерфейсы для интеграции в системы автоматизации здания.
• Оптимальное управление с помощью мастера настройки.
• Чёткий дисплей и Green Button Technology для простого интуитивного управления.
• Высокая прозрачность эксплуатационных данных для анализа и оптимизации.
• Высокая энергоэффективность за счёт сочетания IE5 электродвигателя и проверенной гидравлики, а также функций Dynamic Adapt plus, Multi-Flow Adaptation и T-const.
• Надёжность благодаря инновационной технологии привода и проверенной гидравлике.

Варианты изделия (таблица)
Обозначение изделия | Номинальный диаметр фланца | Торцевое уплотнение | Номинальная мощность P2 | Масса брутто прибл. m | Артикульный номер | Группа GRD
Stratos GIGA2.0-I 1.5/3-40/0.75 | 1.5" ANSI Class 125 | Q1Q1X4GG | 0,75 л.с. | 94,80 фунт | 2240262 | 17
Stratos GIGA2.0-I 1.5/3-50/1.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 1,00 л.с. | 99,21 фунт | 2240260 | 17
Stratos GIGA2.0-I 1.5/3-65/1.5 | 1.5" ANSI Class 125 | Q1Q1X4GG | 1,50 л.с. | 99,21 фунт | 2240258 | 17
Stratos GIGA2.0-I 1.5/3-75/2.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 2,00 л.с. | 101,41 фунт | 2240256 | 17
Stratos GIGA2.0-I 1.5/3-105/3.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 3,00 л.с. | 101,41 фунт | 2240254 | 17
Stratos GIGA2.0-I 1.5/3-125/4.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 4,10 л.с. | 105,82 фунт | 2240252 | 17
Stratos GIGA2.0-I 2.5/3-25/0.75 | 2.5" ANSI Class 125 | Q1Q1X4GG | 0,75 л.с. | 114,64 фунт | 2240282 | 17
Stratos GIGA2.0-I 2.5/3-30/1.0 | 2.5" ANSI Class 125 | Q1Q1X4GG | 1,00 л.с. | 116,84 фунт | 2240280 | 17
Stratos GIGA2.0-I 2.5/3-40/1.5 | 2.5" ANSI Class 125 | Q1Q1X4GG | 1,50 л.с. | 116,84 фунт | 2240278 | 17
Stratos GIGA2.0-I 2.5/3-50/2.0 | 2.5" ANSI Class 125 | Q1Q1X4GG | 2,00 л.с. | 119,05 фунт | 2240276 | 17
Stratos GIGA2.0-I 2.5/3-85/3.0 | 2.5" ANSI Class 125 | Q1Q1X4GG | 3,00 л.с. | 123,46 фунт | 2240288 | 17
Stratos GIGA2.0-I 2.5/3-105/4.0 | 2.5" ANSI Class 125 | Q1Q1X4GG | 4,10 л.с. | 123,46 фунт | 2240286 | 17
Stratos GIGA2.0-I 2.5/3-125/5.5 | 2.5" ANSI Class 125 | Q1Q1X4GG | 5,40 л.с. | 125,66 фунт | 2240284 | 17
Stratos GIGA2.0-I 2/3-35/0.75 | 2" ANSI Class 125 | Q1Q1X4GG | 0,75 л.с. | 103,62 фунт | 2240270 | 17
Stratos GIGA2.0-I 2/3-45/1.0 | 2" ANSI Class 125 | Q1Q1X4GG | 1,00 л.с. | 103,62 фунт | 2240268 | 17
Stratos GIGA2.0-I 2/3-55/1.5 | 2" ANSI Class 125 | Q1Q1X4GG | 1,50 л.с. | 105,82 фунт | 2240266 | 17
Stratos GIGA2.0-I 2/3-65/2.0 | 2" ANSI Class 125 | Q1Q1X4GG | 2,00 л.с. | 108,03 фунт | 2240264 | 17
Stratos GIGA2.0-I 2/3-100/3.0 | 2" ANSI Class 125 | Q1Q1X4GG | 3,00 л.с. | 103,62 фунт | 2240274 | 17
Stratos GIGA2.0-I 2/3-125/4.0 | 2" ANSI Class 125 | Q1Q1X4GG | 4,10 л.с. | 108,03 фунт | 2240272 | 17
Stratos GIGA2.0-I 3/3-20/0.75 | 3" ANSI Class 125 | Q1Q1X4GG | 0,75 л.с. | 132,28 фунт | 2240296 | 17
Stratos GIGA2.0-I 3/3-25/1.0 | 3" ANSI Class 125 | Q1Q1X4GG | 1,00 л.с. | 132,28 фунт | 2240294 | 17
Stratos GIGA2.0-I 3/3-35/1.5 | 3" ANSI Class 125 | Q1Q1X4GG | 1,50 л.с. | 132,28 фунт | 2240292 | 17
Stratos GIGA2.0-I 3/3-45/2.0 | 3" ANSI Class 125 | Q1Q1X4GG | 2,00 л.с. | 141,10 фунт | 2240290 | 17
Stratos GIGA2.0-I 3/3-65/3.0 | 3" ANSI Class 125 | Q1Q1X4GG | 3,00 л.с. | 143,30 фунт | 2240306 | 17
Stratos GIGA2.0-I 3/3-80/4.0 | 3" ANSI Class 125 | Q1Q1X4GG | 4,10 л.с. | 143,30 фунт | 2240304 | 17
Stratos GIGA2.0-I 3/3-100/5.5 | 3" ANSI Class 125 | Q1Q1X4GG | 5,40 л.с. | 145,50 фунт | 2240302 | 17
Stratos GIGA2.0-I 3/3-115/7.5 | 3" ANSI Class 125 | Q1Q1X4GG | 7,50 л.с. | 169,76 фунт | 2240300 | 17
Stratos GIGA2.0-I 3/3-145/10.0 | 3" ANSI Class 125 | Q1Q1X4GG | 10,20 л.с. | 169,76 фунт | 2240298 | 17
Stratos GIGA2.0-I 4/3-25/1.5 | 4" ANSI Class 125 | Q1Q1X4GG | 1,50 л.с. | 171,96 фунт | 2240310 | 17
Stratos GIGA2.0-I 4/3-30/2.0 | 4" ANSI Class 125 | Q1Q1X4GG | 2,00 л.с. | 174,16 фунт | 2240308 | 17
Stratos GIGA2.0-I 4/3-55/3.0 | 4" ANSI Class 125 | Q1Q1X4GG | 3,00 л.с. | 171,96 фунт | 2240320 | 17
Stratos GIGA2.0-I 4/3-65/4.0 | 4" ANSI Class 125 | Q1Q1X4GG | 4,10 л.с. | 171,96 фунт | 2240318 | 17
Stratos GIGA2.0-I 4/3-85/5.5 | 4" ANSI Class 125 | Q1Q1X4GG | 5,40 л.с. | 171,96 фунт | 2240316 | 17
Stratos GIGA2.0-I 4/3-100/7.5 | 4" ANSI Class 125 | Q1Q1X4GG | 7,50 л.с. | 229,28 фунт | 2240314 | 17
Stratos GIGA2.0-I 4/3-125/10.0 | 4" ANSI Class 125 | Q1Q1X4GG | 10,20 л.с. | 229,28 фунт | 2240312 | 17

Тип и области применения
Высокоэффективный линейный насос с электродвигателем IE5 и электронной регулировкой мощности, одноступенчатый низконапорный центробежный консольный насос inline с фланцевым соединением и торцевым уплотнением. Применение: перекачивание воды систем отопления, холодной воды и водогликолевых смесей без абразивных частиц в системах отопления, кондиционирования и охлаждения.

Оснащение и материалы

• Электронно-коммутируемый двигатель класса энергоэффективности IE5.
• Фланцы PN16 согласно ANSI CLASS 125.
• Штуцеры для замера давления (R 1/8) для встроенного дифференциального датчика давления.
• Встроенный Bluetooth модуль Wilo-Smart Connect BT в комплекте.
• Корпус насоса и фонарь: EN-GJL-250 / ASTM A48 с катафорезным покрытием (серийно).
• Рабочее колесо: PPS-GF40. Вал: 1.4057 / AISI 431.
• Торцевое уплотнение: Q1Q1X4GG (стандарт), другие по запросу.

Способы регулирования и функции управления

• Режимы регулирования: постоянная частота вращения, Δp-c (постоянный перепад давления), Δp-v (переменный перепад), Dynamic Adapt plus, T-const, ΔT, постоянное регулирование расхода, Multi-Flow Adaptation, настраиваемый ПИД.
• Опциональные функции: Q-Limit (max/min), регулирование критической точки с внешним дифф. датчиком, No-Flow Stop, переменная корректировка крутизны Δp-v.
• Мастера настройки для выбора области применения и ввода рабочих параметров; корректировка вязкости/плотности перекачиваемой среды; блокировка клавиш; сброс на заводские установки; сохранение/восстановление наборов параметров.

Входы/выходы и коммуникация

• 4 аналоговых входа (0–10 В, 2–10 В, 0–20 мА, 4–20 мА, PT1000 для двух входов).
• 2 цифровых входа (для беспотенциальных управления/переключателей) с настраиваемыми функциями (Ext. OFF, Ext. MIN, Ext. MAX, MANUAL, переключение отопления/охлаждения и т.д.).
• 2 релейных выхода: SSM (общая сигнализация неисправности) и SBM (общая сигнализация состояния) — беспотенциальные контакты.
• Wilo Net для обмена данными и управления мультинасосными конфигурациями (Multi-Flow Adaptation).
• Опциональные модули коммуникации: Modbus RTU, BACnet MS/TP, Modbus TCP / BACnet/IP (Ethernet), LON, PLR, CANopen (через модули Wilo CIF).

Индикация, диагностика и автоматическое управление

• Графический поворотный цветной дисплей 4,3" с Green Button и интуитивным интерфейсом.
• Индикация режима работы, заданного значения, текущих напора и расхода, потребляемой мощности, учета энергии, температуры перекачиваемой среды (при подключении датчиков).
• Коды ошибок/предупреждений с текстовыми указаниями, лог ошибок/история эксплуатационных параметров, автоматические алгоритмы устранения ошибок.
• Оптимизированная по потребности регулировка мощности для энергоэффективной работы.

Комплект поставки

• Насос Stratos GIGA2.0-I.
• Модуль Wilo-Smart Connect BT (в комплекте).
• Инструкция по монтажу и эксплуатации и сертификат соответствия (PDF доступен).

Характеристики / спецификации технические

• Диапазон рабочих температур перекачиваемой жидкости: от –4 °F до +250 °F (от –20 °C до +120 °C).
• Торцевое уплотнение для воды до Tmax = 200 °F (+90 °C); при T ≤ 250 °F (+120 °C) допускается до 50% по объёму гликоля.
• Подключение к сети: 3~ 480 V ±10 % (60 Hz), 3~ 400 V ±10 % (50/60 Hz), 3~ 380 V –5 % +10 % (50/60 Hz) — в зависимости от исполнения.
• Класс защиты корпуса: тип 5 (IP55), только для внутренней установки.
• Номинальный диаметр фланца: от 1.5 до 4 дюймов (ANSI Class 125).
• Макс. рабочее давление: 175 psi (12 бар) при температурном диапазоне –20 °C … +120 °C.
• Соответствие электромагнитной совместимости по EN 61800-3:2018 (существенные уровни помех и помехозащищённости для жилой и промышленной зон).
