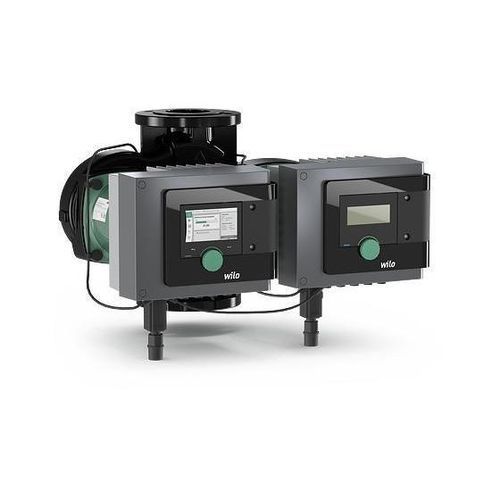

Насос с герметичным ротором Stratos MAXO-D series

для водыс бесщеточным мотором пост. токасо стандартным заполнением

Краткое описание
Умный насос для коммерческих зданий с возможностью интеграции в систему управления зданием (BMS). Wilo-Stratos MAXO и Wilo-Stratos MAXO-D обеспечивают повышенную энергоэффективность, расширенную связь и упрощённую интеграцию с BMS.

Тип продукта
Циркуляционный насос с мокрым ротором, двойной (двуголовочный).

Ключевые преимущества

• Интуитивное управление: Setup Guide, графический дисплей и технология «зеленой кнопки».
• Энергосберегающие функции (например, No-Flow Stop) для максимальной эффективности.
• Интеллектуальные алгоритмы управления: Dynamic Adapt plus, Multi-Flow Adaptation, T-const., ΔT-const., постоянный Q.
• Современные интерфейсы: Bluetooth и опциональные CIF‑модули для Modbus RTU / BACnet MS/TP; объединение насосов через Wilo Net.
• Интегрированный EC‑двигатель с электронной регулировкой мощности и полной защитой; быстрый электрический ввод с помощью Wilo‑Connector.

Примеры вариантов
Примеры:
Stratos MAXO-D 3x3-20 145PSI | Подключение: 3" | Сеть: 1~230-240 V, 50/60 Hz | Брутто вес ок. 2,69 lb | Штук на паллете: 4 | Макс. давление: 145 psi | Арт. 2164620
Stratos MAXO-D 3x3-40 145PSI | Подключение: 3" | Сеть: 1~230-240 V, 50/60 Hz | Брутто вес ок. 2,78 lb | Штук на паллете: 4 | Макс. давление: 145 psi | Арт. 2164621
Stratos MAXO-D 3x3-52 145PSI | Подключение: 3" | Сеть: 1~230-240 V, 50/60 Hz | Брутто вес ок. 2,78 lb | Штук на паллете: 4 | Макс. давление: 145 psi | Арт. 2164622

Конструкция
Умный двойной циркуляционный насос без уплотнения с круглым фланцем. EC‑двигатель с интегрированной электронной регулировкой мощности, рабочее колесо с трёхмерно изогнутыми лопатками, уплотнительная втулка из углеродного композита. Разъём для опциональных CIF‑модулей.

Применение
Системы горячего водяного отопления, кондиционирования, закрытые контуры охлаждения и промышленные циркуляционные установки. Подходит для радиаторов, тёплых полов, потолочного охлаждения, нагревателей воздуха и теплообменников.

Режимы управления

• Постоянная скорость
• Δp-c (постоянный перепад давления)
• Δp-v (переменный перепад давления)
• Dynamic Adapt plus
• T-const. (поддержание постоянной температуры)
• ΔT (регулирование по перепаду температур)
• Константа Q (постоянный расход)
• Multi-Flow Adaptation
• Пользовательский PID регулятор

Опциональные / автоматические функции

• Q-Limit max / Q-Limit min
• No-Flow Stop (отключение при нулевом расходе)
• Автоматические режимы понижения
• Оценка индекса контура (Δp-c с внешним датчиком)
• Обнаружение термической дезинфекции (Stratos MAXO-Z)
• Переменная крутизна характеристики Δp-v, плавный пуск, автоматические процедуры устранения неисправностей

Ручные настройки и функции

• Выбор области применения через Setup Guide и настройка параметров
• Прямой ввод номинальной рабочей точки для Δp-v
• Индикация состояния, установка/сброс энергосчётчика (нагрев/охлаждение)
• Функция вентиляции насоса, блокировка клавиш, сброс на заводские настройки и сохранение наборов параметров
• Параметрирование аналоговых/цифровых входов и релейных выходов
• Функция двойного насоса для двух одиночных насосов в режиме двойного насоса

Внешние входы, обмен данными и интерфейсы

• 2 × аналоговых входа: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, PT1000
• 2 × цифровых входа: беспотенциальные, настраиваемые (Ext. OFF, Ext. MIN, Ext. MAX, MANUAL (BMS-OFF), блокировка, переключение нагрев/охлаждение)
• Bluetooth для беспроводного обмена и дистанционного управления со смартфона/планшета
• Серийные интерфейсы через опциональные CIF‑модули: Modbus RTU, BACnet MS/TP; Wilo Net для управления несколькими насосами

Сигнализация и отображение

• Графический дисплей: задание, фактический напор, фактический расход, потребляемая мощность, энергопотребление, температуры
• Светодиоды состояния: зелёный = без ошибок, синий = коммуникация, красный = ошибка, жёлтый = предупреждение
• Текстовые описания ошибок/предупреждений с рекомендациями по устранению; общие сигналы неисправности (SSM) и работы (SBM)

Комплект поставки / Оснащение

• Насос
• 2 × оптимизированных Wilo‑Connector с адаптером ½ NPT
• 10 × кабельных вводов M16 × 1,5
• Руководство по монтажу и эксплуатации

Аксессуары

• Заглушки фланцев
• PT1000 датчики (принадлежности для труб и погружных гильз)
• Датчик перепада давления
• Модули Wilo-CIF: Modbus RTU, BACnet MS/TP

Технические характеристики

• Диапазон рабочих температур: 14 °F (-10 °C) до 230 °F (+110 °C)
• Подключение к сети: 1~115 V или 1~230–240 V, 50/60 Hz (в зависимости от типа)
• Степень защиты: Type 2
• Фланцевое соединение: 3"
• Макс. рабочее давление: 145 PSI
• Класс изоляции: F
• Материалы: корпус — серый чугун (KTL‑покрытие), вал — нержавеющая сталь, подшипник — графит, рабочее колесо — пластик
