Центробежный насос Atmos TERA-SCH-HE series

для водыдля питьевой водыдля промышленной воды

Краткое описание
Atmos TERA-SCH-HE — центробежный насос с осевым разъёмным корпусом, созданный для надёжной непрерывной работы и энергоэффективной перекачки больших объёмных потоков в обширных распределительных сетях.

Ключевые преимущества

• Надёжный длительный режим работы для снабжения питьевой водой и крупных распределительных систем.
• Снижение энергозатрат за счёт высокого гидравлического КПД.
• Упрощённая юстировка благодаря опциональной толерантной муфте и устройству регулировки положения двигателя.
• Плавная гидравлика с низкими вибрациями и сниженным уровнем шума повышает надёжность эксплуатации.
• Оптимизированные NPSH‑характеристики уменьшают склонность к кавитации.
• Компактная конструкция снижает занимаемую площадь.
• Доступны версии с сертификацией для питьевой воды и опциональным покрытием Ceram CT (допущено для питьевой воды); Ceram CT может повысить КПД примерно на 3 %.
• Стандартная подача до 4 100 м³/ч (≈ 18 000 USgpm).

Конструкция

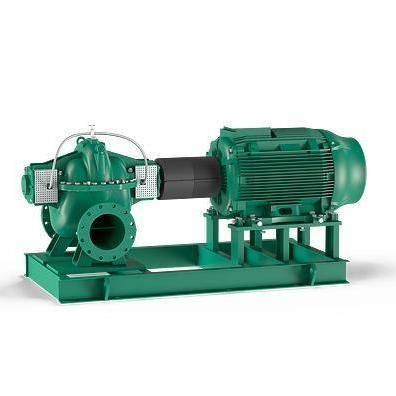

Насос с осевым разъёмным корпусом, установленный на сварном базовом каркасе; стандартная одноступенчатая конструкция.

Области применения

• HVAC
• Коммунальное и промышленное водоснабжение
• Технологические процессы и инженерные системы

Обозначение (пример и ключевые параметры)
Пример: Wilo-Atmos TERA-SCH-HE-10x6x16/MS/100/4/208-230/460V~3 ODP

• Brand Name: Wilo
• Product Family: Atmos TERA-SCH-HE
• Всасывающий фланец: 8"–20" (напр., 10")
• Напорный фланец: 6"–16" (напр., 6")
• Макс. диаметр рабочего колеса: до 16" (пример)
• Уплотнение: механическое уплотнение (MS) или сальник (PS)
• Мощность/параметры мотора: 4‑полюсный или 6‑полюсный
• Параметры питания: 3~208-230/460V 60 Hz или 3~575V 60 Hz
• Тип исполнения: ODP или TEFC

Технические данные (сводка)

• Температура рабочей жидкости: 18°F–248°F (≈ -8°C–120°C); для сальникового уплотнения предел 212°F (≈100°C)
• Температура окружающей среды: -4°F–104°F (≈ -20°C–40°C)
• Максимальное рабочее давление: 175 PSI (≈12 bar) или 232 PSI (≈16 bar), в зависимости от исполнения
• Стандартная подача: до 4 100 м³/ч (≈ 18 000 USgpm)
• Номинальные диаметрные ряды (пример): всасывание 8"–20"; нагнетание 6"–16"
• Подключение к сети: 3~208-230/460V, 60 Hz или 3~575V, 60 Hz

Материалы

• Корпус насоса: серый чугун ASTM A48 Class 35
• Вал и втулка вала: нержавеющая сталь ASTM A276 GR. 410
• Рабочее колесо: нержавеющая сталь ASTM A743 Gr.CF8
• Механическое уплотнение: Carbon / Silicon Carbide / EPDM (E1)
• Сальниковая набивка: 20% GF PPE & PS с графитированной хлопковой набивкой

Конструкция / Компоновка

• Осевой разъём корпуса обеспечивает удобный доступ к гидравлической части и упрощает обслуживание; стандарт — одноступенчатая конфигурация.
• Варианты поставки: только насосный конец (bare shaft), насос с основанием/муфтой/защитой или комплектная сборка с двигателем.
• Уплотнение вала: механическое торцевое уплотнение или сальниковое уплотнение.
• Доступны 4‑полюсные и 6‑полюсные двигатели; корпуса по стандарту NEMA: ODP и TEFC.
• Сварной стальной каркас для жёсткой установки.

Комплект поставки

• Pump End Only (Bare Shaft Pump) — только насосный узел
• Pump, Base, Coupling and Coupling Guard — насос в сборе с рамой, муфтой и защитой
• Complete Assembly — полная комплектация: насос, рама, муфта, защитный кожух и двигатель
• Инструкция по монтажу и эксплуатации

Серия / Технические характеристики
Семейные кривые и графики производительности доступны для подбора. Стандартная подача — до 4 100 м³/ч (≈ 18 000 USgpm), в зависимости от конфигурации.
