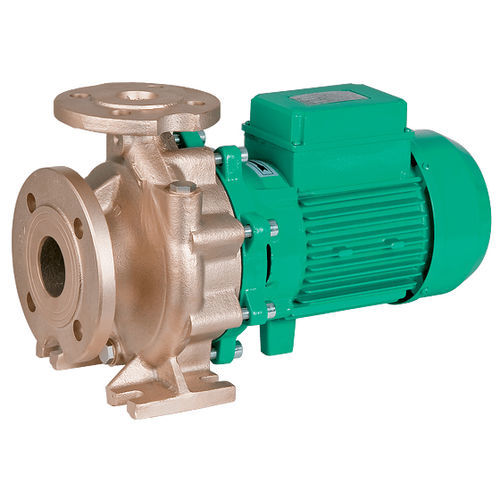

Насос с ротором BM series

для водыс электродвигателемсамозаполняющийся

Краткое описание

• Компактный блочный тип с непосредственно прифланцованным трехфазным электродвигателем и неразъемным валом между электродвигателем и насосом
• Во многих вариантах применения возможно использование материала как из литой нержавеющей стали (BM-S), так и из литой бронзы (BM-B)
• Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)
• Серийные ножки на корпусе насоса и электродвигателе для установки на фундаменте

Область применения
Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси, охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Расшифровка наименования
Пример: BM-S 40/165-4/2

Таблица (ключевые элементы расшифровки):
Пример | Значение
-S | Блочный насос из литой нержавеющей стали
-B | Блочный насос из литой бронзы
40 | Номинальный диаметр DN подсоединения к трубопроводу (напорный патрубок)
165 | Номинальный диаметр рабочего колеса
4 | Номинальная мощность электродвигателя P2, кВт
2 | Число полюсов

Примеры обозначений изделий и основные параметры (таблица вариантов)
Обозначение изделия | Количество полюсов | MEI | IE | Номинальный диаметр фланца | Торцевое уплотнение | Номинальная мощность электродвигателя P2 | Масса брутто прибл. m | Артикульный номер
BM-B 32/100-0,75/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 0,75 кВт | 31,5 кг | 2164370
BM-B 32/120-1,1/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 1,1 кВт | 33,5 кг | 2164371
BM-B 32/130-1,5/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 1,5 кВт | 35,5 кг | 2164372
BM-B 32/140-2,2/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 2,2 кВт | 38,5 кг | 2164373
BM-B 32/150-2,2/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 2,2 кВт | 40,5 кг | 2164374
BM-B 32/170-0,55/4 | 4 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 0,55 кВт | 33,5 кг | 2103209
BM-B 32/170-4/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 4 кВт | 58 кг | 2164376
BM-B 32/210-5,5/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 5,5 кВт | 68 кг | 2103267
BM-B 32/220-1,1/4 | 4 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 1,1 кВт | 44 кг | 2103210
BM-B 32/220-7,5/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 7,5 кВт | 98,5 кг | 2196570
BM-B 32/230-9,2/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 9,2 кВт | 101,5 кг | 2164379
BM-B 32/240-11/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 11 кВт | 104,5 кг | 2164380
BM-B 32/240-12,5/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 12,5 кВт | 116 кг | 2196572
BM-B 32/250-2,2/4 | 4 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 2,2 кВт | 55,5 кг | 2164394
BM-B 32/250-13,5/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 13,5 кВт | 116 кг | 2196573
BM-B 32/260-3/4 | 4 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 3 кВт | 57,5 кг | 2164395
BM-B 32/260-17/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 17 кВт | 122 кг | 2196574
BM-B 32/265-17/2 | 2 | 0,4 | IE3 | DN 32 | Q1Q1VGG | 17 кВт | 122 кг | 2164383
BM-B 40/120-1,5/2 | 2 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 1,5 кВт | 37,5 кг | 2164384
BM-B 40/130-2,2/2 | 2 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 2,2 кВт | 40,5 кг | 2164385
BM-B 40/140-3/2 | 2 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 3 кВт | 47 кг | 2164386
BM-B 40/145-0,37/4 | 4 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 0,37 кВт | 31,5 кг | 2103213
BM-B 40/150-0,55/4 | 4 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 0,55 кВт | 34,5 кг | 2164396
BM-B 40/150-4/2 | 2 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 4 кВт | 60 кг | 2164387
BM-B 40/155-3/2 | 2 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 3 кВт | 50 кг | 2103277
BM-B 40/155-4/2 | 2 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 4 кВт | 63 кг | 2103278
BM-B 40/165-4/2 | 2 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 4 кВт | 63 кг | 2103279
BM-B 40/165-5,5/2 | 2 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 5,5 кВт | 67 кг | 2103280
BM-B 40/170-0,75/4 | 4 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 0,75 кВт | 39 кг | 2103214
BM-B 40/170-5,5/2 | 2 | 0,4 | IE3 | DN 40 | Q1Q1VGG | 5,5 кВт | 72 кг | 2103283

Материалы

• Корпус насоса BM-B: бронза CuSn10
• Корпус насоса BM-S: литая нержавеющая сталь 1.4408
• Рабочее колесо BM-B: бронза CuSn10
• Рабочее колесо BM-S: литая нержавеющая сталь 1.4408
• Вал: 1.4362
• Торцевое уплотнение: Q1Q1VGG

Поставка

• Насос
• Инструкция по монтажу и эксплуатации (документы на нескольких языках)

Опции

• Вариант …-K3 с термодатчиком (за доплату)
• Другие торцевые уплотнения по запросу

характеристики / спецификации техники

• Индекс минимальной эффективности (MEI) ≥ 0,4
• Допустимый диапазон температур: от −10 до +90 °C
• Подключение к сети: 3~400 В, 50 Гц
• Класс защиты: IP55
• Номинальный диаметр: от DN 32 до DN 125 (в зависимости от исполнения)
• Максимальное рабочее давление: 10 бар (также варианты до 16 бар указаны для отдельных исполнений)
• Тип: одноступенчатый центробежный насос с сухим ротором компактного блочного типа
• Особенности: непосредственно прифланцованный трехфазный электродвигатель и неразъемный вал между электродвигателем и насосом; серийные ножки на корпусе насоса и электродвигателе
