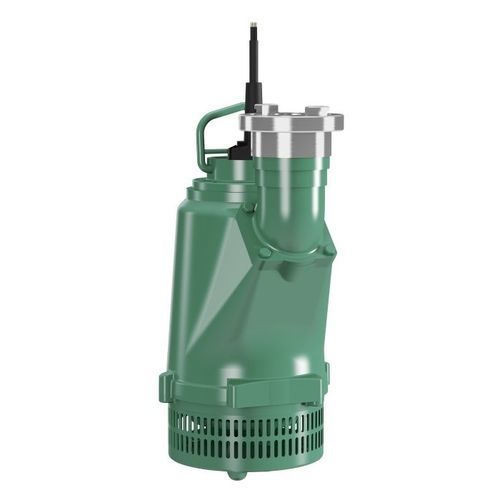

Центробежный насос EMU KS series

для сточных воддля маслаэлектрический

Подзаголовок
Погружной насос

Ключевые преимущества

• Долгий срок службы благодаря надежной конструкции
• Высокая надежность эксплуатации при длительном режиме работы, также при работе с подсосом воздуха
• Простота обращения благодаря использованию кабеля электропитания со штекером
• Простое управление благодаря использованию поплавкового выключателя (исполнение S)

Тип
Погружной дренажный насос

Применение

• Перекачивание загрязненной воды
• Техническая вода

Оснащение / функция

• Кабель электропитания со штекером
• Исполнение S с подключенным поплавковым выключателем
• Электродвигатель с масляным охлаждением (до типоразмера 20)
• Охлаждающий кожух (начиная с типоразмера 24)

Расшифровка наименования
Например: Wilo-EMU KS 15x
KS — Погружной дренажный насос
15 — Типоразмер
x — Исполнение:
E: Однофазный электродвигатель
ES: Однофазный электродвигатель с поплавковым выключателем
D: Трехфазный электродвигатель
DS: Трехфазный электродвигатель с поплавковым выключателем
DMS: Трехфазный электродвигатель с поплавковым выключателем и распределительная коробка с защитным выключателем электродвигателя
E0: Однофазный электродвигатель со свободным концом кабеля
D0: Трехфазный электродвигатель со свободным концом кабеля
GG: Корпус электродвигателя из серого чугуна
Ceram: Агрегат с покрытием Ceram
Ex: во взрывозащищенном исполнении
Z: Напорный патрубок сверху по центру
H: Рабочее колесо высокого давления
M: Рабочее колесо среднего давления
N: Рабочее колесо низкого давления

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Класс защиты: IP68
• Макс. глубина погружения: 12,5 м
• Температура перекачиваемой жидкости: 3 … 40 °C
• Длина кабеля: 10 м или 20 м
• Напорный патрубок: Муфта Storz (размер от C до A, в зависимости от типа)

Материалы

• Корпус электродвигателя: Al или EN-GJL 250 (в зависимости от типа)
• Корпус насоса: EN-GJL250
• Рабочее колесо: EN-GJL250
• Вал: 1.4021
• Уплотнение:
  • Со стороны электродвигателя: C/Cr или C/керамика
  • Со стороны перекачиваемой жидкости: SiC/SiC
• Статические уплотнения: FPM

Гидравлическая часть
Выпуск с напорной стороны выполнен в виде вертикального резьбового соединения с муфтой Storz. В качестве рабочих колес применяются открытые отводные рабочие колеса.

Электродвигатель
До типоразмера 20 применяются самоохлаждающиеся электродвигатели переменного тока или двигатели в трехфазном исполнении, заполненные маслом. Начиная с типоразмера 24 применяются трехфазные двигатели с поверхностным охлаждением, с датчиком контроля температуры обмотки и охлаждающим кожухом. Все типы могут работать длительно в погруженном и непогруженном состоянии; при низком уровне воды возможно всасывание вместе с воздухом. Для защиты электродвигателя имеется камера уплотнений, заполненная маслом. До типоразмера 20 кабель отсоединяется (длина 10 м); начиная с 24 кабель фиксирован (длина 20 м). Вариант S оснащается поплавковым выключателем. Вариант DMS включает прибор управления со встроенной защитой электродвигателя.

Уплотнение
Два независимых торцевых уплотнения, работающих независимо от направления вращения (со стороны рабочей среды и со стороны электродвигателя).

Комплект поставки

• Насос с кабелем электропитания и штекером
• Исполнение S — дополнительно с поплавковым выключателем
• Напорный патрубок с быстроразъемной муфтой Storz
• Инструкция по монтажу и эксплуатации

Принадлежности

• Комплект напорных шлангов, включая муфту Storz
• Всасывающее устройство
• Прибор аварийной сигнализации о переливе

Характеристики / спецификации технические

• Класс защиты: IP68
• Макс. глубина погружения: 12,5 м
• Температура перекачиваемой жидкости: 3 … 40 °C
• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Длина кабеля: 10 м или 20 м
• Материалы: корпус насоса EN-GJL250, рабочее колесо EN-GJL250, вал 1.4021
• Уплотнения: комбинации C/Cr, C/керамика, SiC/SiC; статические уплотнения FPM
